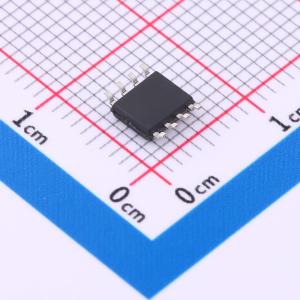

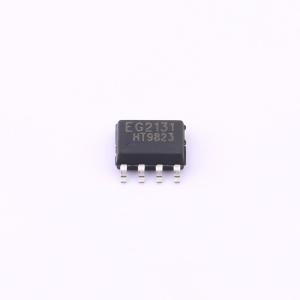

温馨提醒：图片仅供参考，商品以实物为准
EG2131
EG2131
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2131
- 商品编号
- C5333769
- 商品封装
- SOP-8-150mil
- 包装方式
- 管装
- 商品毛重
- 0.143克(g)
商品参数
参数完善中
商品概述
EG2131是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2131高端的工作电压可达300V，低端Vcc的电源电压范围宽11V~20V，静态功耗小于5uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个200K下拉电阻，LIN内建了上拉5V高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/- 1/1.5A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达300V
- 适应5V、3.3V输入电压
- 最高频率支持500KHz
- 低端VCC欠压关断输出
- 输出电流能力I0+/- 1A/1.5A
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- HIN输入通道高电平有效，控制高端HO输出
- LIN输入通道低电平有效，控制低端LO输出
- 外围器件少
- 静态电流小于5uA，非常适合电池场合
- 封装形式：SOP-8
应用领域
- 移动电源高压快充
- 开关电源
- 变频水泵控制器
- 300V降压型开关电源
- 电动车控制器
- 无刷电机驱动器
- 高压Class-D类功放
