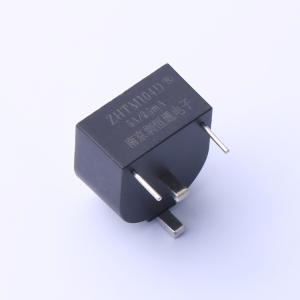

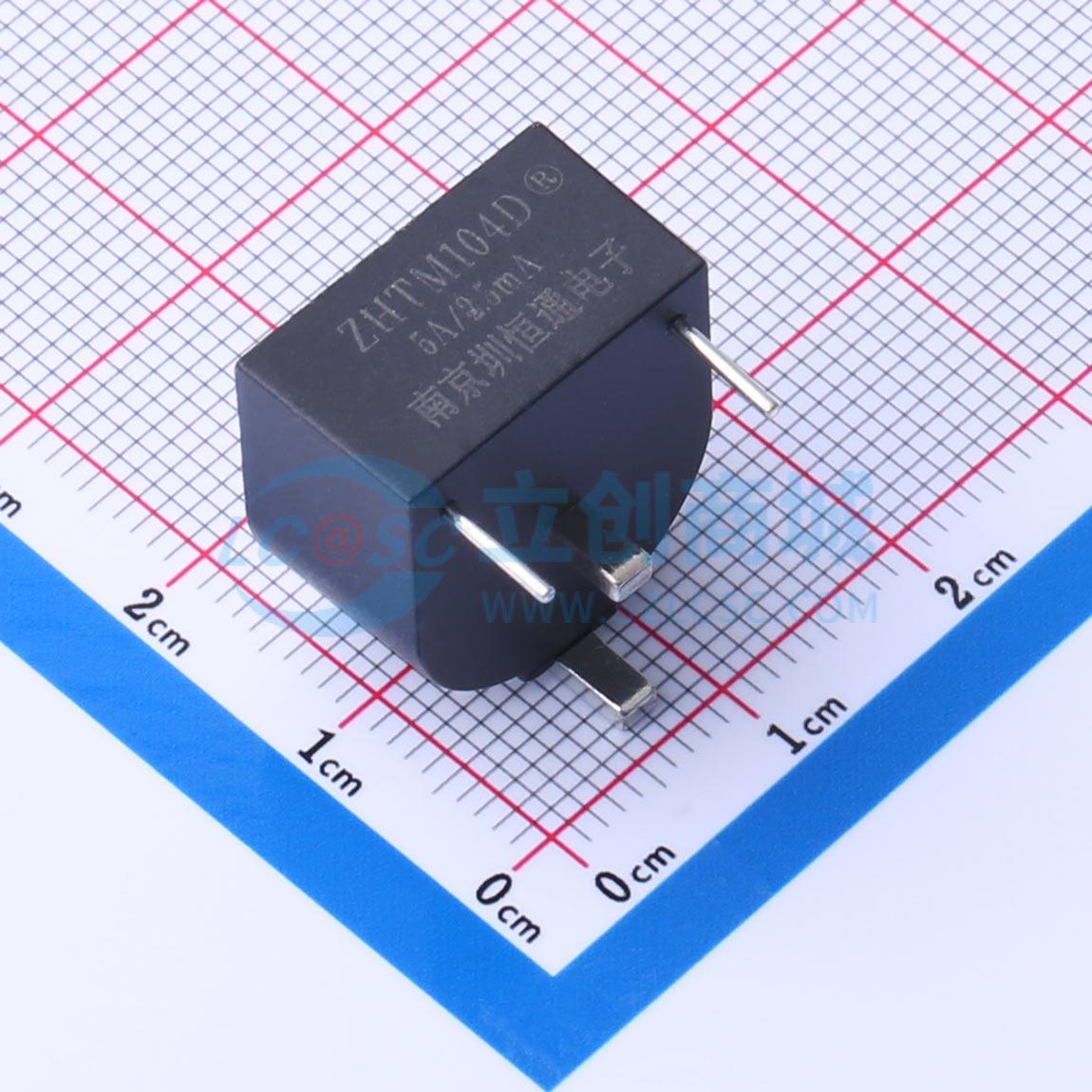

ZHTM104D
精密电流互感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电流互感器体积小,精度高,一致性好,适用于电力网络仪表,电量变送器,电流表,测控装置。采用环氧树脂灌封,可适用于较恶劣的环境中,对初级电流信号进行精准的变换与隔离。
- 品牌名称
- ZHT(圳恒通)
- 商品型号
- ZHTM104D
- 商品编号
- C5333402
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 9.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 互感器 | |
| 类型 | 电流互感器 | |
| 匝数比 | 2000:1 | |
| 额定输入电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 额定输出电流 | 2.5mA | |
| 频率 | 0.02kHz~10kHz | |
| 隔离电压(Vrms) | 3.2kV |
商品概述
ZHTM104D系列电流互感器体积小、精度高、一致性好，适用于电力网络仪表、电量变送器、电流表和测控装置。该电流互感器采用环氧树脂灌封，可在较恶劣环境中对初级电流信号进行精准变换与隔离。外壳材料为工程塑料，具有阻燃性；内部采用环氧树脂灌封绝缘；介质强度为3200V/min；绝缘电阻为1000MΩ（500V直流）；冲击电压为5000V（1.2/50μs标准雷电波）；工作温度为 -40°C ~ 85°C；工作频率为0.02 - 10KHz；磁芯材料包括超微晶、硅钢和铁氧体。
商品特性
- 外壳材料为工程塑料，阻燃
- 内部绝缘采用环氧树脂灌封
- 介质强度为3200V/min
- 绝缘电阻为1000MΩ（500V直流）
- 冲击电压为5000V（1.2/50μs标准雷电波）
- 工作温度为 -40°C ~ 85°C
- 工作频率为0.02 - 10KHz
- 磁芯材料为超微晶、硅钢和铁氧体
应用领域
电力网络仪表、电量变送器、电流表、测控装置
