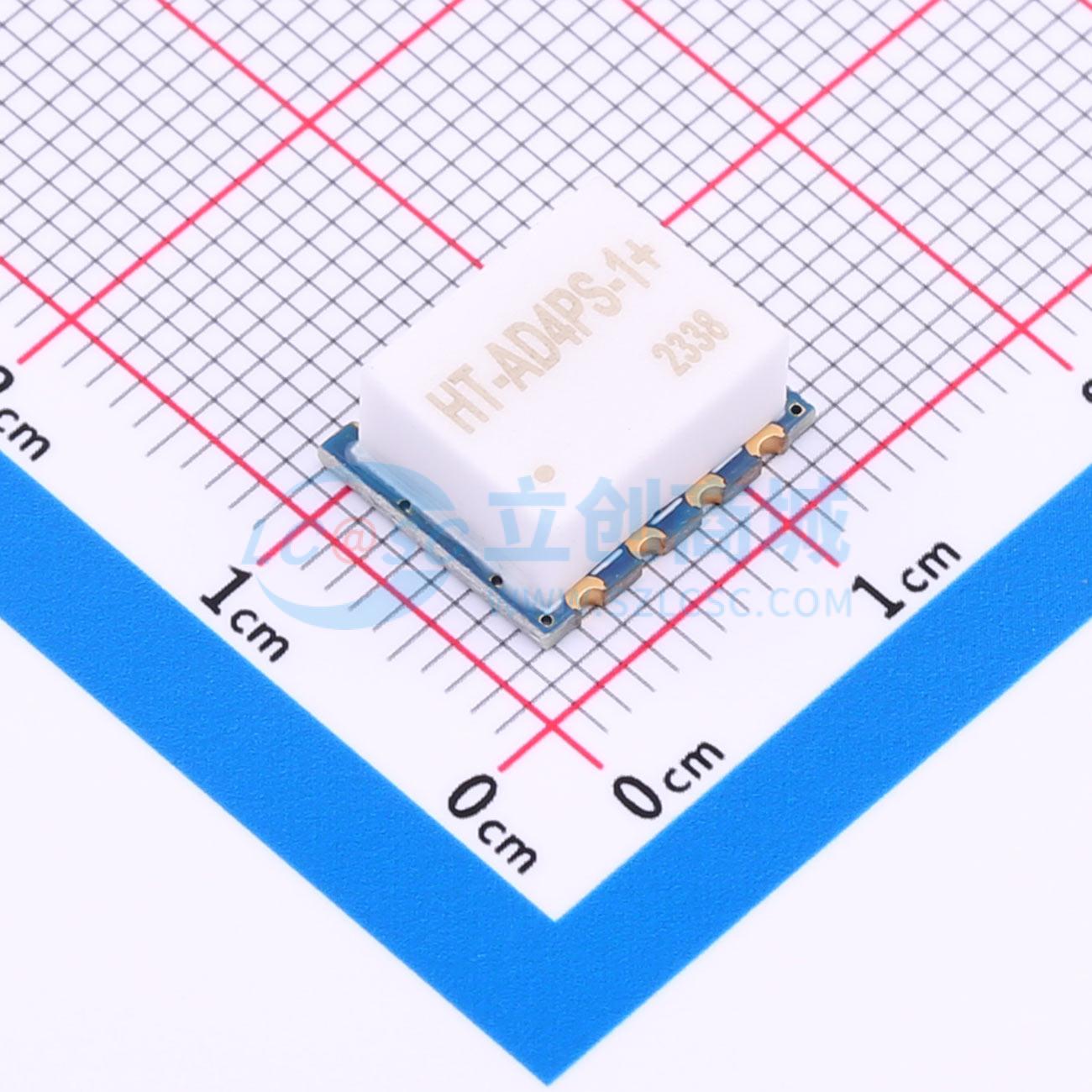

温馨提醒：图片仅供参考，商品以实物为准
HT-AD4PS-1+
宽频带四端口射频功分器/合路器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽频带四端口射频功分器/合路器，具有高隔离度、良好的输入和输出匹配VSWR，适用于VHF-TV。
- 品牌名称
- HenryTech(恒利泰)
- 商品型号
- HT-AD4PS-1+
- 商品编号
- C5333361
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分四 | |
| 频率 | 1MHz~500MHz | |
| 插入损耗 | 1.8dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 隔离度 | 32dB | |
| 振幅不平衡 | 0.4dB | |
| 相位不平衡 | 2deg |
商品特性
- 宽带，1.500 MHz
- 高隔离度，典型值30 dB
- 良好的输入端口匹配电压驻波比（VSWR），典型值1.12
- 良好的输出端口匹配电压驻波比（VSWR），典型值1.10
- 小型表面贴装封装
应用领域
- 甚高频电视（VHF-TV）
- 飞机通信
