温馨提醒：图片仅供参考，商品以实物为准

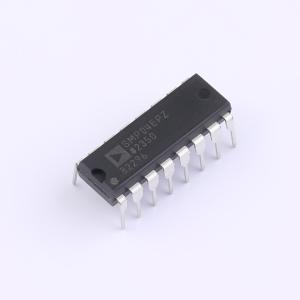

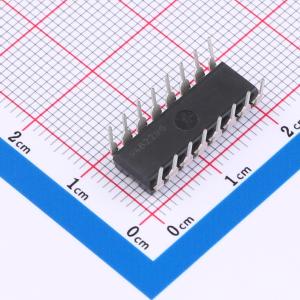

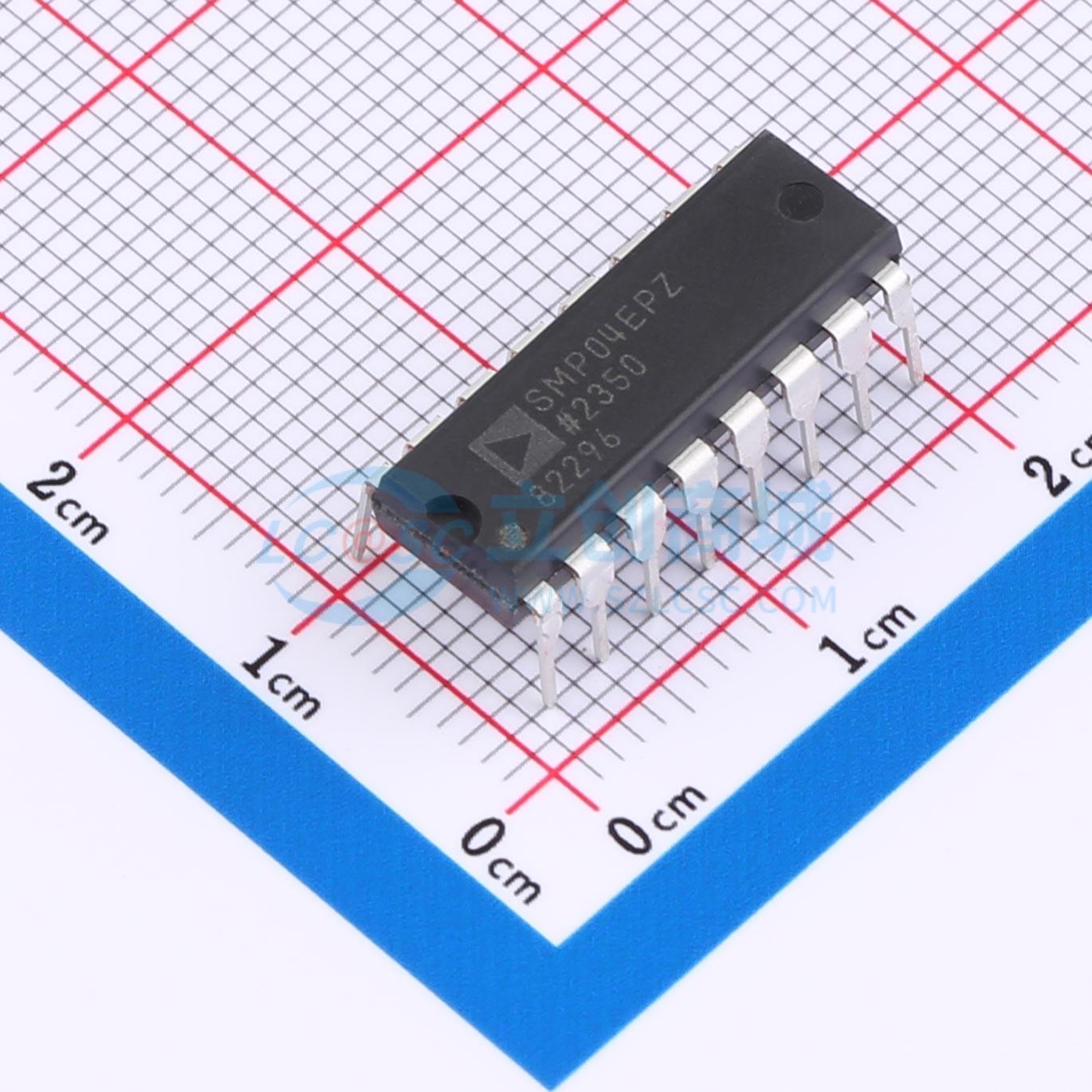

SMP04EPZ
CMOS四通道采样保持放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单片四通道采样保持器，拥有四个内部精密缓冲放大器和内部保持电容。采用先进的氧化物隔离CMOS技术制造，以实现数据采集和信号处理系统所需的高精度、低下降率和快速采集时间。能够在不到四微秒的时间内将一个8位输入信号采集到±1/2 LSB。可以使用单电源或双电源供电，具有TTL/CMOS逻辑兼容性，其输出摆幅包括负电源。非常适合各种采样保持应用，包括放大器失调或VCA增益调整。可以与单或多个DAC一起使用，在系统内提供多个设定点。与等效的模块或分立设计相比，显著降低了成本和尺寸。提供16引脚密封或塑料DIP以及表面贴装SOIC封装，工作温度范围为 -40°C至 +85°C。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- SMP04EPZ
- 商品编号
- C581312
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 2.1克(g)
商品参数
参数完善中
商品概述
SMP04是一款单片四通道采样保持器，内置四个精密缓冲放大器和保持电容。它采用先进的氧化物隔离CMOS技术制造，以满足数据采集和信号处理系统所需的高精度、低下降率和快速采集时间。该器件可在不到四微秒的时间内将8位输入信号采集到±1/2 LSB。SMP04可使用单电源或双电源供电，具备TTL/CMOS逻辑兼容性，其输出摆幅包含负电源。
SMP04非常适合各种采样保持应用，包括放大器失调或VCA增益调整。在系统中，可将一个或多个SMP04与单路或多路DAC配合使用，以提供多个设定点。
与同等的模块或分立设计相比，SMP04显著降低了成本和尺寸。它提供16引脚密封或塑料DIP以及表面贴装SOIC封装。其工作温度范围为扩展工业温度范围-40℃至+85℃。
商品特性
- 四个独立的采样保持器，内置保持电容
- 高精度：12位
- 极低下降率：典型值2mV/s
- 输出缓冲器在CL ≤ 500 pF时稳定
- TTL/CMOS兼容逻辑输入
- 单电源或双电源应用
- 单片低功耗CMOS设计
应用领域
- 信号处理系统
- 多通道数据采集系统
- 自动测试设备
- 医疗和分析仪器
- 事件分析
- DAC去毛刺
