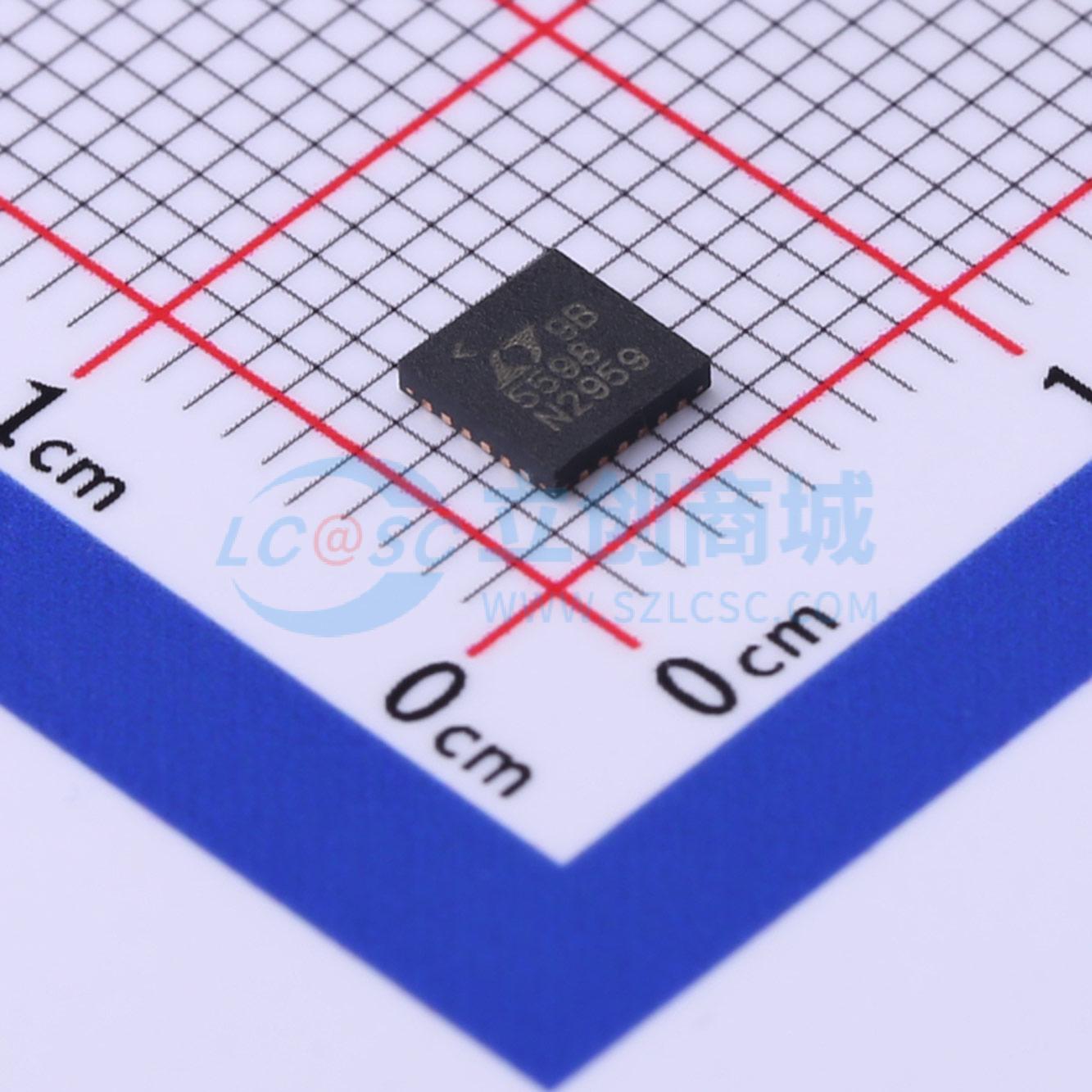

温馨提醒：图片仅供参考，商品以实物为准

LTC5598IUF#PBF

5MHz 至 1600MHz 高线性度直接正交调制器

描述: 5MHz至1600MHz高线性度直接正交调制器
品牌名称: ADI(亚德诺)
商品型号: LTC5598IUF#PBF
商品编号: C580941
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.176克(g)

商品参数

商品概述

LTC5598是一款专为高性能无线应用设计的直接I/Q调制器，包括无线基础设施。它允许使用差分基带I和Q信号直接调制RF信号。它支持点对点微波链路、GSM、EDGE、CDMA、700MHz频段LTE、CDMA2000、CATV应用以及其他系统。通过向I和Q输入端施加90°相移信号，也可以将其配置为镜像抑制上变频混频器。

I/Q基带输入由电压-电流转换器组成，这些转换器进而驱动双平衡混频器。这些混频器的输出被求和并应用于缓冲器，该缓冲器将差分混频器信号转换为50Ω单端缓冲RF输出。四个平衡的I和Q基带输入端口旨在与具有约0.5V共模电压电平的源进行直流耦合。LO路径包括一个具有单端或差分输入的LO缓冲器，以及产生混频器所需的LO驱动的精密正交发生器。电源电压范围为4.5V至5.25V，电流约为168mA。

应用领域

点对点微波链路
基站发射机
GSM/EDGE/CDMA2K 700MHz LTE 基站发射机
卫星通信
CATV/电缆宽带调制器
13.56MHz/UHF RFID 调制器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF调制器和解调器
	频率	5MHz~1.6GHz
	工作电压	4.5V~5.25V

	属性	参数值
	输出功率	2dBm
	本底噪声	-160.3dBm/Hz
	工作电流	165mA
