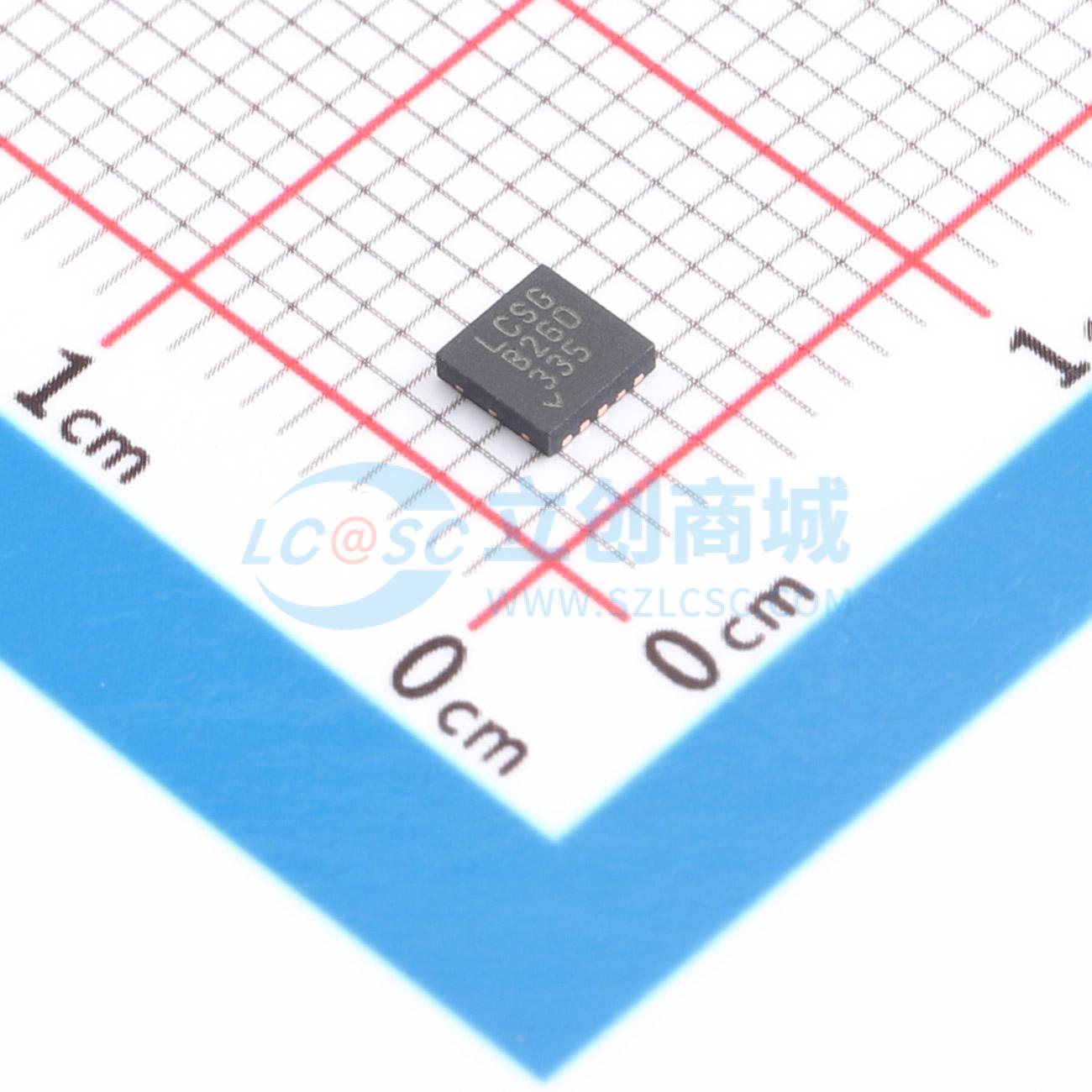

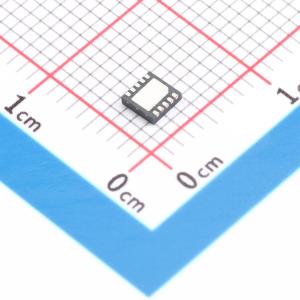

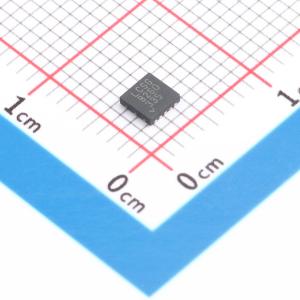

LTC3568EDD#PBF

1.8A、4MHz、同步降压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3568 是一款定频、同步降压型 DC/DC 转换器。它适用于中等功率应用，输入电压范围为 2.5V 至 5.5V，用户可将工作频率配置至最高 4MHz，从而能够使用高度为 2mm 或更小的低成本小型电容器和电感器。输出电压可在 0.8V 至 5V 范围内调节
品牌名称: ADI(亚德诺)
商品型号: LTC3568EDD#PBF
商品编号: C580748
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.229512克(g)

商品参数

商品概述

LTC3568是一款定频、同步降压型DC/DC转换器，专为中功率应用设计。它的输入电压范围为2.5V至5.5V，用户可配置的工作频率最高达4MHz，允许使用高度为2mm或更小的小型、低成本电容器和电感器。输出电压可在0.8V至5V之间调节。内部同步0.11Ω功率开关的峰值电流额定值为2.4A，可实现高效率。LTC3568的电流模式架构和外部补偿功能可在广泛的负载和输出电容范围内优化瞬态响应。 LTC3568可配置为自动节能的突发模式（Burst Mode）运行，当负载电流降至连续运行所需水平以下时，可降低栅极电荷损耗。为减少噪声和射频干扰，SYNC/MODE引脚可配置为脉冲跳跃模式或强制连续运行模式。为进一步延长电池续航时间，在压差状态（100%占空比）下，P沟道MOSFET会持续导通，静态电流低至60μA。在关断状态下，器件的电流消耗小于1μA。

商品特性

使用小型电容器和电感器
高频运行：最高4MHz
低RDS(ON)内部开关：0.110Ω
高效率：最高达96%
使用陶瓷电容时保持稳定
电流模式运行，具备出色的线路和负载瞬态响应
短路保护
低压差运行：100%占空比
低关断电流：IQ ≤ 1μA
低静态电流：60μA
输出电压范围为0.8V至5V
可选突发模式运行
可与外部时钟同步
采用3mm×3mm、10引脚DFN封装

应用领域

笔记本电脑
数码相机
手机
手持仪器
板载电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	800mV~5V
	输出电流	1.8A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
