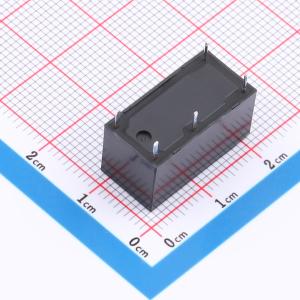

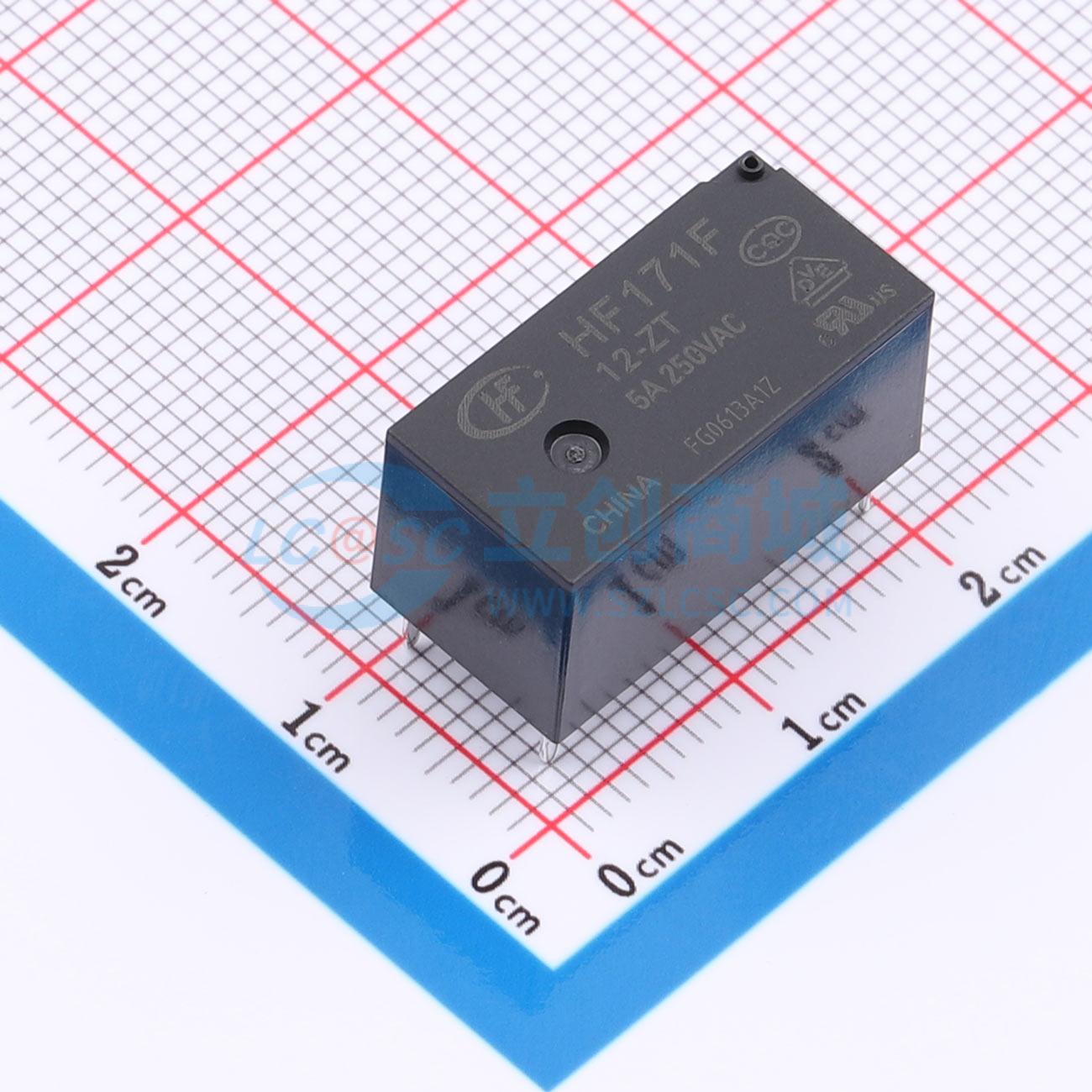

温馨提醒：图片仅供参考，商品以实物为准
HF171F/12-ZT
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | - | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 6A@250VAC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 200mW | |
| 触点材料 | - | |
| 最大切换电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 720Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 8ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 20mm | |
| 宽度 | 10mm | |
| 高度 | 10.6mm |
商品概述
该产品是一款小型PCB继电器，采用防助焊剂结构，适用于多种电气控制应用。
商品特性
- 触点配置：1A（单刀单掷常开）和1C（单刀双掷）形式。
- 触点材料：银氧化锡/银镍合金。
- 接触电阻：最大值100mΩ（在1A、6VDC条件下）。
- 额定触点容量（阻性负载）：6A 250VAC，6A 30VDC（常开触点）；5A 250VAC，5A 30VDC（常闭触点）。
- 最大开关电压：30VDC / 277VAC。
- 最大开关电流：8A。
- 最大开关功率：180W/1662VA。
- 机械寿命：1 x 10^7次操作。
- 电气寿命：1 x 10^5次操作（阻性负载，室温，通断周期1.5秒开/1.5秒关）。
- 绝缘电阻：1000MΩ（在500VDC条件下）。
- 介质耐压：线圈与触点间5000VAC 1分钟，断开触点间1000VAC 1分钟。
- 浪涌电压（线圈与触点间）：10KV（波形1.2/50μs）。
- 动作时间（额定电压下）：最大值8ms。
- 释放时间（额定电压下）：最大值5ms。
- 温升（额定电压下）：最大值60K。
- 抗冲击：功能测试98m/s2，破坏测试980m/s2。
- 抗振动：常闭触点（无线圈电压）10Hz至55Hz 0.65mm双振幅，常开触点10Hz至55Hz 1.5mm双振幅。
- 工作湿度：5%至85%相对湿度。
- 环境温度：-40℃至85℃。
- 接线方式：PCB引脚。
- 重量：约4.6克。
- 结构：防助焊剂。
- 线圈功率：约200mW。
- 提供多种额定线圈电压选择（3、5、6、9、12、18、24、36、48VDC），并对应有吸合电压、释放电压、最大允许电压和线圈电阻参数。
应用领域
- 适用于需要电气隔离和信号控制的设备。
- 可用于工业控制、自动化系统。
- 适用于家电、办公设备中的电源切换和信号传输。
