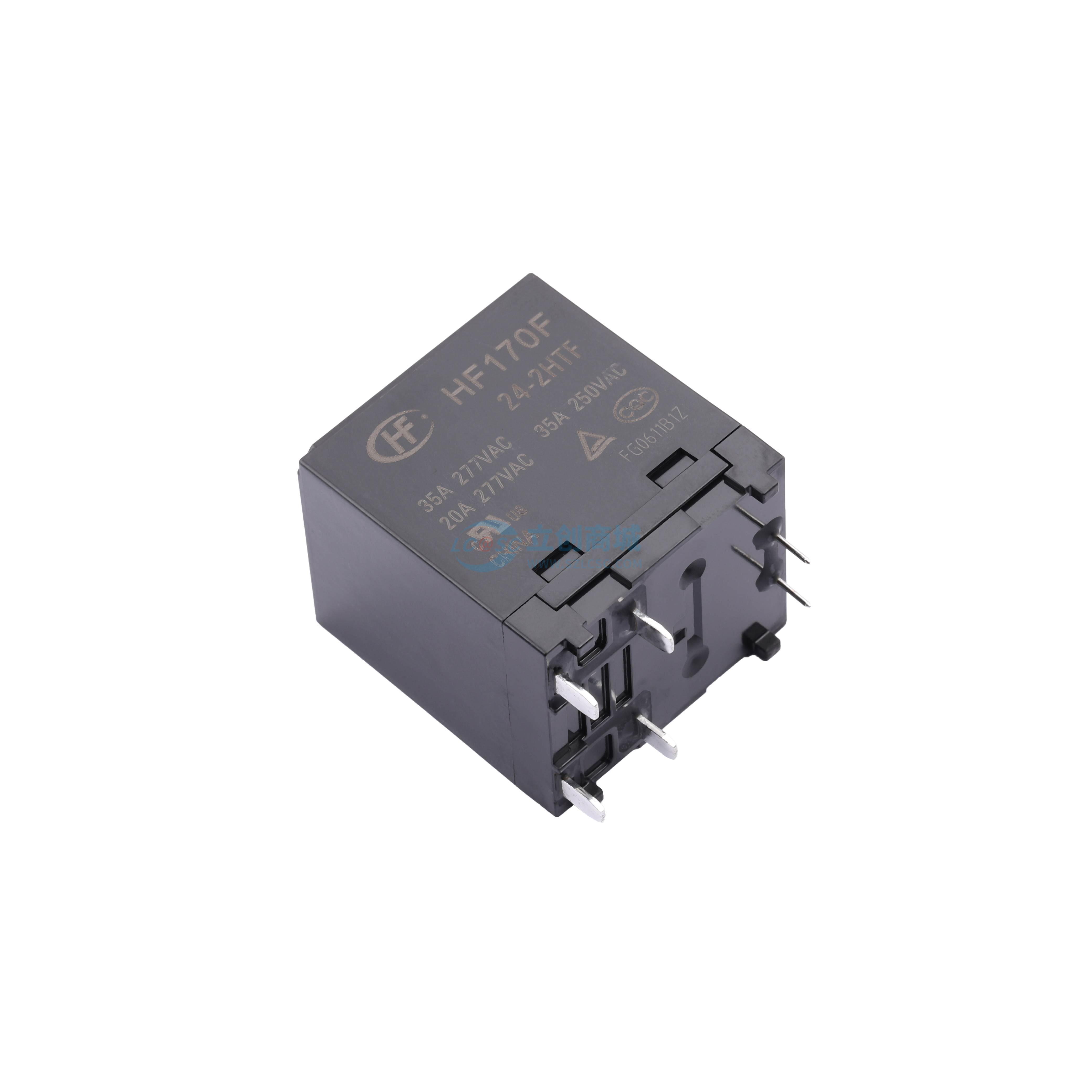

HF170F/24-2HTF
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 两组常开:2A(双刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 40A@277VAC | |
| 最大切换电压 | 480V@AC；277V@AC；30V@DC | |
| 额定线圈功率 | 1.88W | |
| 触点材料 | AgSnO2；AgNi | |
| 最大切换电流 | 1A；40A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 306.4Ω | |
| 接触电阻 | 10mΩ；100mΩ | |
| 动作时间 | 30ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 36mm | |
| 宽度 | 30mm | |
| 高度 | 40mm |
商品概述
该产品是一款继电器，具有多种触点配置和电气参数。
商品特性
- 提供2A（2个常开）或2A1B（2个常开1个常闭）触点配置
- 主触点最大初始接触电阻为10毫欧（6伏直流，20安），辅助触点为100毫欧（6伏直流，1安）
- 主触点材料为银镍合金或银氧化锡，辅助触点为银镍合金
- 主触点额定负载为40安培277伏交流（阻性），辅助触点为1安培277伏交流或30伏直流
- 主触点最大开关电压为480伏交流，辅助触点为277伏交流或30伏直流
- 主触点最大开关电流为40安培，辅助触点为1安培
- 主触点最大开关功率为11080伏安，辅助触点为277伏安或30瓦
- 辅助触点最小开关负载：常闭触点为12伏直流100毫安，镀金常闭触点为12伏直流10毫安
- 机械寿命为100万次操作
应用领域
- 适用于需要控制电路的设备
- 可用于印刷电路板安装
- 适用于多种直流电压控制系统
