温馨提醒：图片仅供参考，商品以实物为准

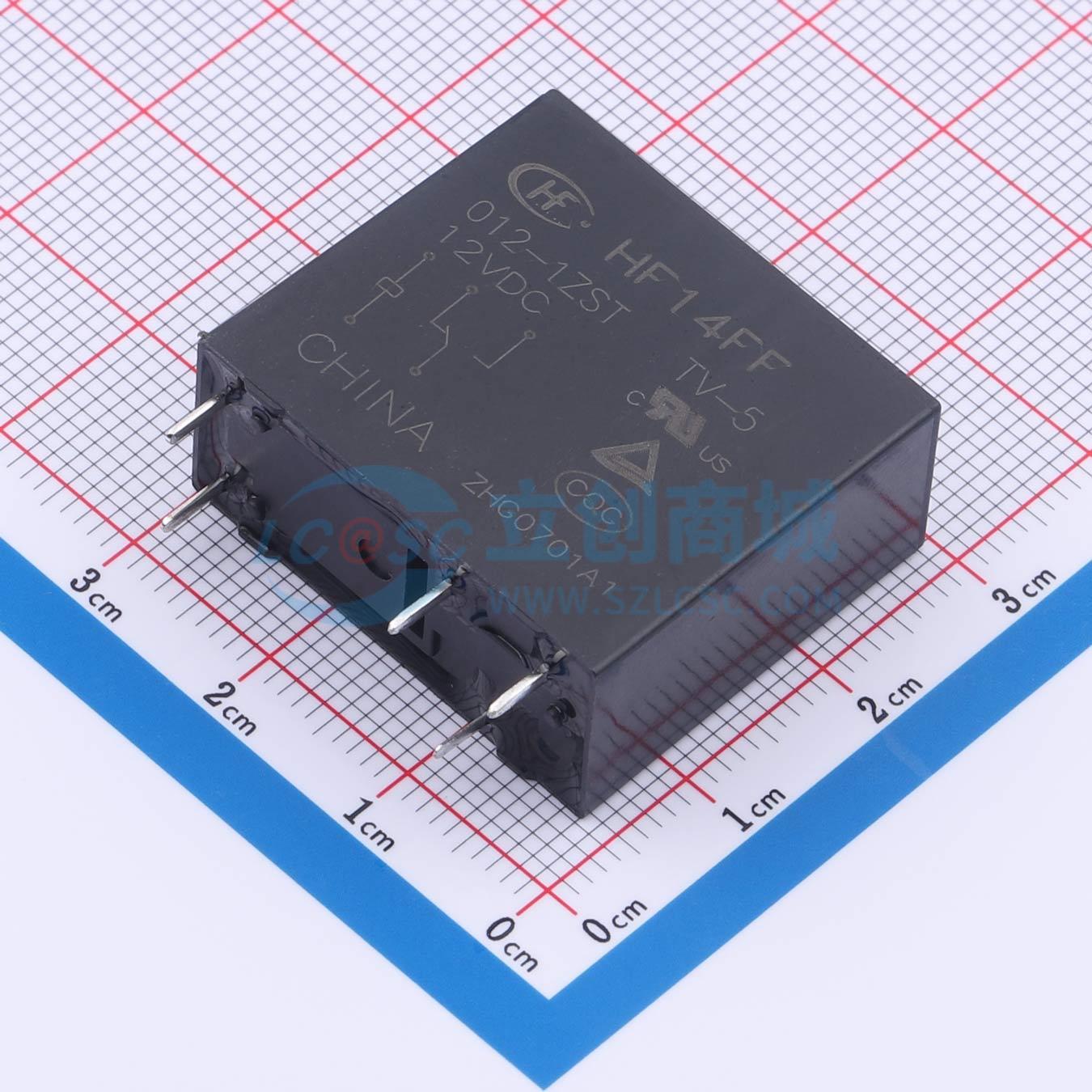

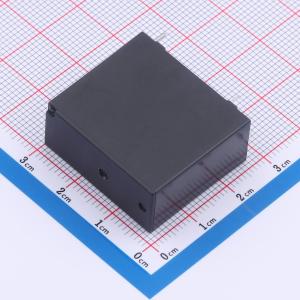

HF14FF/012-1ZST
TV-5 HF14FF/012-1ZST
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HF(宏发)
- 商品型号
- HF14FF/012-1ZST
- 商品编号
- C5323331
- 商品封装
- DIP,13x29mm
- 包装方式
- 托盘
- 商品毛重
- 18.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | 5 | |
| 触点容量(电阻负载) | 10A@277VAC；10A@30VDC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 530mW | |
| 触点材料 | AgSnO2 | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 275Ω | |
| 接触电阻 | 50mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+70℃ | |
| 长度 | 29mm | |
| 宽度 | 13mm | |
| 高度 | 26mm |
商品特性
- 10A触点切换能力
- 线圈与触点间介质耐压5kV
- 具有一组常开、一组转换触点形式
- 塑封型和防焊剂型可供选择
- 配有多种插座可供选择
- UL绝缘等级: F级绝缘等级可供选择
- 绝缘电阻1000M
- PCB式、螺钉式、导轨式安装形式可供选择
- 带手指保护功能插座可供选择
- 多款插入式模块可供选择，实现通电指示、线路保护等功能
