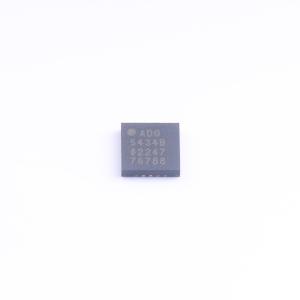

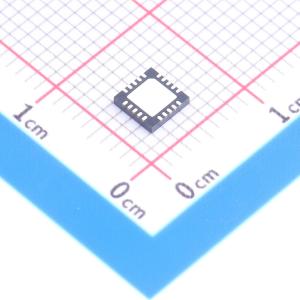

温馨提醒：图片仅供参考，商品以实物为准

ADG5434BCPZ-REEL7

高压防闩锁型四通道SPDT开关

描述: ADG5433和ADG5434是单片工业CMOS模拟开关，分别包含三个可独立选择的单刀双掷（SPDT）开关和四个可独立选择的单刀双掷（SPDT）开关。所有通道均具有先断后通的开关动作，可防止在切换通道时出现瞬间短路。ADG5433（LFCSP和TSSOP封装）上的EN输入用于使能或禁用该器件
品牌名称: ADI(亚德诺)
商品型号: ADG5434BCPZ-REEL7
商品编号: C579074
商品封装: LFCSP-20(4x4)
包装方式: 编带
商品毛重: 0.8475克(g)

商品参数

商品概述

ADG5433和ADG5434是单片工业CMOS模拟开关，分别包含三个和四个可独立选择的单刀双掷（SPDT）开关。所有通道均具备先断后通的开关动作，可防止切换通道时出现瞬间短路。ADG5433（LFCSP和TSSOP封装）上的EN输入用于使能或禁用该器件。禁用时，所有通道均关闭。这些开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低失真至关重要。

商品特性

抗闩锁
人体模型（HBM）静电放电额定值：8 kV
低导通电阻（13.5 Ω）
±98至±22 V双电源供电
0至40 V单电源供电
电源最大额定值48 V
在±15 V、±20 V、+12 V和+36 V条件下进行全面规格测试
模拟信号范围从Vss到Voo

应用领域

继电器替换
自动测试设备
数据采集
仪器仪表
音频和视频切换
通信系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	9V~22V；9V~40V；-22V~-9V
	导通时间(ton)	160ns

	属性	参数值
	导通电阻(Ron)	13.5Ω
	关闭时间(toff)	106ns
	工作温度	-40℃~+125℃
	导通电容(Con)	53pF
	带宽	145MHz
