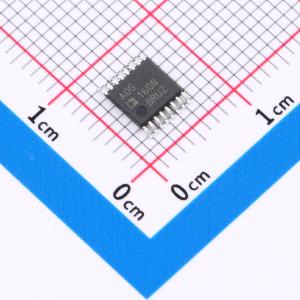

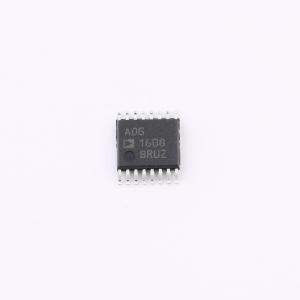

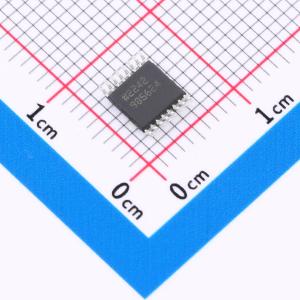

ADG1608BRUZ-REEL7

4.5 Ω 导通电阻, 4-/8-通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单片 CMOS 模拟多路复用器，分别包含八个单端通道和四个差分通道。适用于数据采集和增益切换应用。
品牌名称: ADI(亚德诺)
商品型号: ADG1608BRUZ-REEL7
商品编号: C579034
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

ADG1608/ADG1609分别是单片CMOS模拟多路复用器，包含八个单通道和四个差分通道。ADG1608根据3位二进制地址线A0、A1和A2，将八个输入之一切换到公共输出。ADG1609根据2位二进制地址线A0和A1，将四个差分输入之一切换到公共差分输出。两款器件均有一个EN输入，用于使能或禁用器件。禁用时，所有通道均关闭。

每个开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。关断时，可阻断高达电源电压的信号电平。所有开关均具有先断后通的切换动作。该设计固有的低电荷注入特性，可在切换数字输入时将瞬态干扰降至最低。

这些开关的低导通电阻使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低导通电阻和低失真至关重要。导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。

CMOS结构确保超低功耗，使这些器件非常适合便携式和电池供电的仪器。

商品特性

典型导通电阻4.5 Ω
导通电阻平坦度1 Ω
连续电流高达470 mA
±3.3 V至±8 V双电源供电
3.3 V至16 V单电源供电
3 V逻辑兼容输入
轨到轨工作
16引脚TSSOP和16引脚、3 mm×3 mm LFCSP封装
全温度范围内最大导通电阻8 Ω
最小失真：总谐波失真加噪声（THD+N）= 0.04%
3V逻辑兼容数字输入：VINH = 2.0 V，VINL = 0.8 V
无需VL逻辑电源
超低功耗：<8 nW

应用领域

通信系统
医疗系统
音频信号路由
视频信号路由
自动测试设备
数据采集系统
电池供电系统
采样保持系统
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	3.3V~16V；-8V~-3.3V；3.3V~8V
	导通时间(ton)	106ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	113ns
	工作温度	-40℃~+125℃
	导通电容(Con)	153pF
	带宽	40MHz
