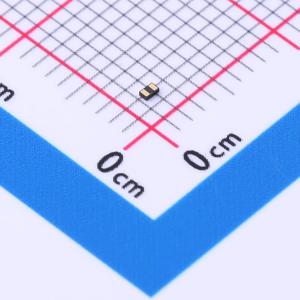

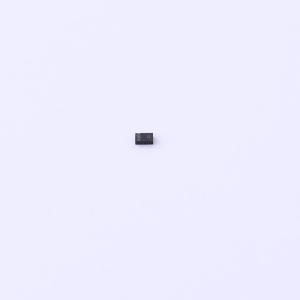

ESD101B102ELE6327XTMA1
ESD101B102ELE6327XTMA1
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD101B102ELE6327XTMA1
- 商品编号
- C5310880
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 击穿电压 | 7.3V | |
| 类型 | TVS |
商品概述
瞬态电压抑制器（TVS） 双向，5.5 V，0.1 pF，0201、0402封装，符合RoHS标准且无卤
商品特性
- 依据以下标准对高速数据线进行ESD/瞬态保护：
- IEC61000-4-2（ESD）：±14 kV（空气放电），±12 kV（接触放电）
- IEC61000-4-4（EFT）：±1.5 kV/±30 A（5/50 ns）
- IEC61000-4-5（浪涌）：±2 A（8/20 μs）
- 双向工作电压高达：VRWM = ± 5.5 V
- 在f = 1 GHz时，电容极低，CL = 0.1 pF（典型值）
- 钳位电压：在ITLP = 16 A、RDYN = 1.5 Ω（典型值）时，VCL = 30 V（典型值）
- 反向电流极低：IR < 0.1 nA
- 小尺寸SMD封装0201和0402，薄型设计
- 双向对称的I/V特性，便于优化设计/组装
应用领域
-超高速接口-RF天线
