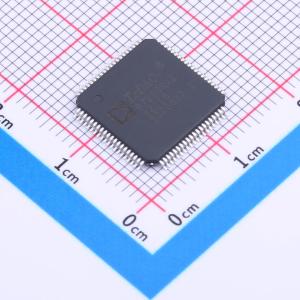

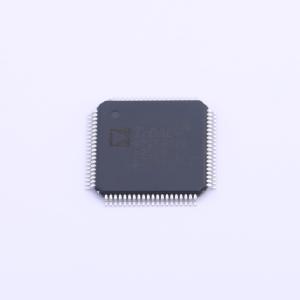

AD9726BSVZ

AD9726是一款16位数模转换器（DAC），在高达400 MSPS的转换速率下具备卓越性能。该器件采用低压差分信号（LVDS）输入，并内置100 Ω终端电阻。模拟输出可以是单端或差分电流，还内置了精密基准源。 AD9726还具备同步逻辑，用于监测和优化输入数据与采样时钟之间的时序，这降低了系统复杂度并简化了时序要求。此外，还提供LVDS时钟输出，可在单数据速率（SDR）或双数据速率（DDR）模式下驱动外部数据泵。 通过灵活的串行端口接口（SPI），可对器件的所有操作进行完全编程。对于无控制器的应用，AD9726在默认状态下也能完全正常工作。

• 动态性能：fOUT = 20 MHz时，无杂散动态范围（SFDR）≥ 78 dBc；fOUT = 70 MHz时，互调失真（IMD）≥ ±2 dBc；fOUT = 70 MHz时，邻道泄漏比（ACLR）≥ 76 dBc；fOUT = 70 MHz时，噪声谱密度（NSD）≤ -160 dB/Hz
• 精密校准线性度：±25℃时，微分非线性（DNL）≤ ±0.5 LSB；±25℃时，积分非线性（INL）≤ ±1.0 LSB；fOUT = 9 MHz时，总谐波失真（THD）≤ -95 dB
• 内置700 Ω终端电阻的LVDS输入
• 自动数据/时钟时序同步
• 支持单数据速率或双数据速率
• 差分电流输出
• 内置精密基准源
• 采用2.5 V和3.3 V电源供电
• 扩展工业温度范围

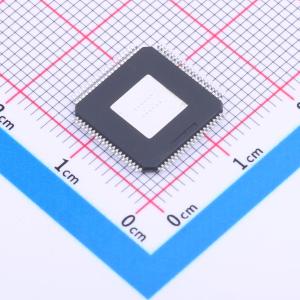

• 采用热增强型、80引脚、符合RoHS标准的TQFP_EP封装

• 仪器仪表
• 测试设备
• 波形合成
• 通信系统
