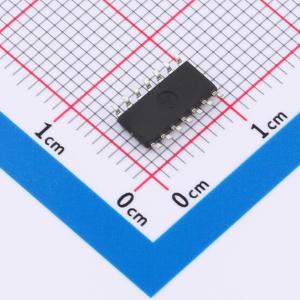

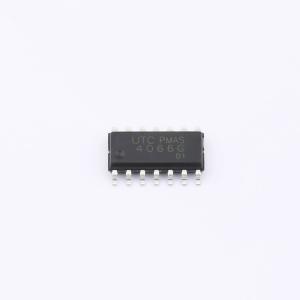

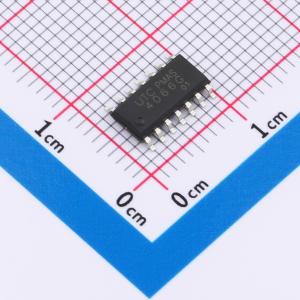

4066G-S14-R
CMOS集成电路四路双向开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC 4066 是一款四通道双向开关，用于模拟或数字信号的传输或多路复用。
- 品牌名称
- UTC(友顺)
- 商品型号
- 4066G-S14-R
- 商品编号
- C5310359
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 工作电压 | 3V~15V | |
| 导通电阻(Ron) | 80Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 40MHz | |
| 传播延迟(tpd) | 10ns |
商品概述
UTC 4066 是一款四通道双向开关，用于模拟或数字信号的传输或多路复用。
商品特性
- 宽电源电压范围：3 ~ 15V
- 高抗噪性：0.45VDD（典型值）
- 宽范围数字和±7.5V 峰值模拟切换
- 15V 工作时的“导通”电阻：80Ω
- 匹配的“导通”电阻：在 15V 信号输入下，ΔRON = 5Ω（典型值）
- “导通”电阻在峰 - 峰信号范围内保持平坦
- 高“导通”/“关断”输出电压比：在 fI = 10kHz、RL = 10kΩ 时为 65dB（典型值）
- 高度线性：在 fIS = 1kHz、V1s = 5V 峰 - 峰时，失真度为 0.1%（典型值）
- 极低的“关断”开关泄漏电流：在 VDD - Vss = 10V、TA = 25℃ 时为 0.1nA（典型值）
- 极高的控制输入阻抗：10^12Ω（典型值）
- 低串扰：在 fIs = 0.9MHz、RL = 1kΩ 时，开关间为 -50dB（典型值）
- 开关“导通”时的频率响应：40MHz（典型值）
