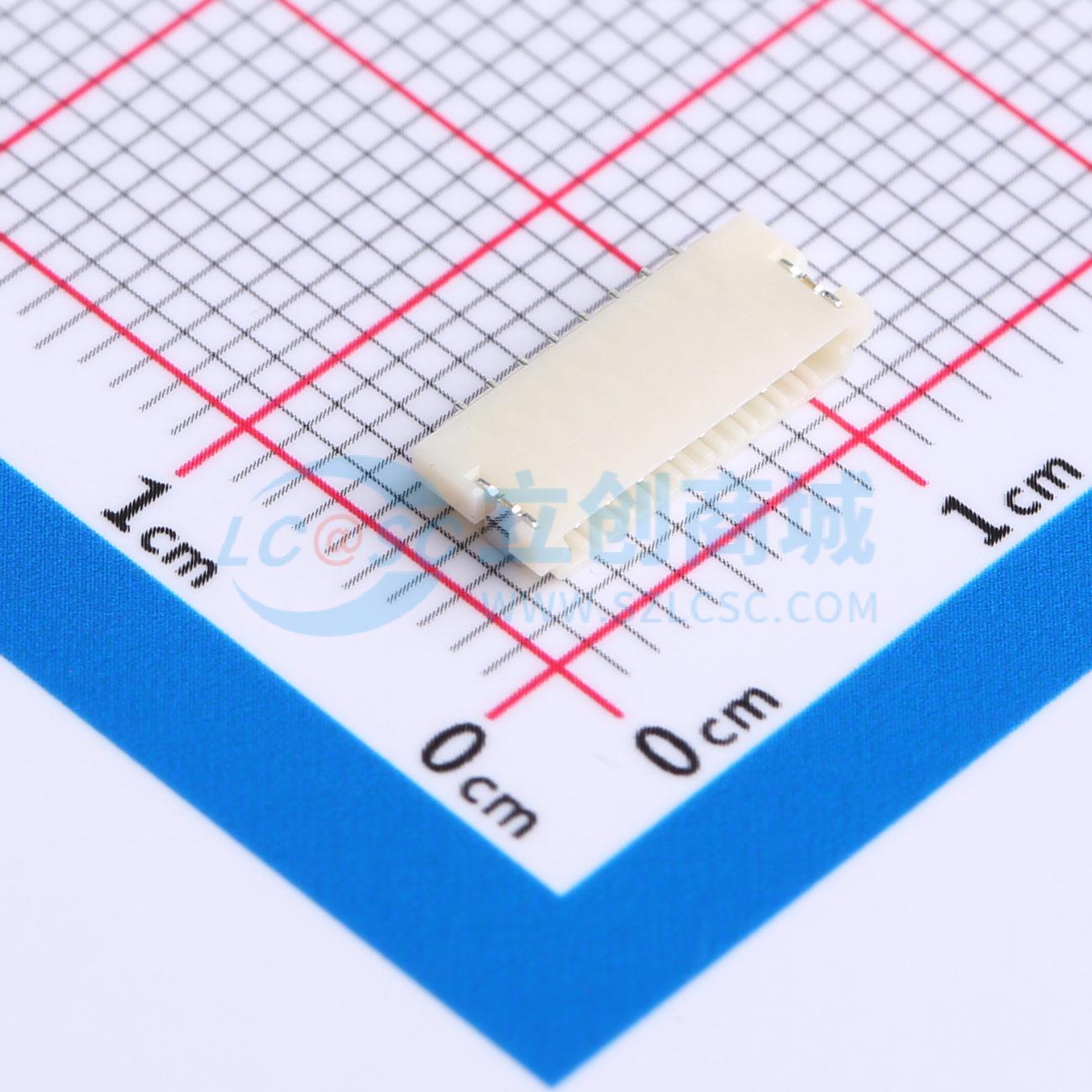

温馨提醒：图片仅供参考，商品以实物为准
SM08B-SHLS-TF(LF)(SN)
1x8P 间距:1mm 卧贴
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款超薄的间距为 1.0mm 的线对板连接器,适用于更薄、更小的设备。普通型的安装高度为 1.8mm,偏移型的安装高度为 1.4mm。
- 品牌名称
- JST
- 商品型号
- SM08B-SHLS-TF(LF)(SN)
- 商品编号
- C5306126
- 商品封装
- SMD,P=1mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x8P | |
| 间距 | 1mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 8P | |
| 排数 | 1 | |
| 每排PIN数 | 8 | |
| 额定电流 | 1A | |
| 触头材质 | 磷青铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | PA | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 4.1mm | |
| X轴-板上底边长度(间距线) | 10.8mm | |
| Y轴-板上底边宽度 | 1.75mm |
