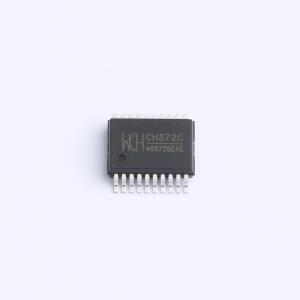

CH372C

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CH372 是一个USB 总线的通用设备接口芯片，是CH371 的升级产品，是CH375 芯片的功能简化版。在本地端，CH372 具有8 位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU 等控制器的系统总线上；在计算机系统中，CH372 的配套软件提供了简洁易用的操作接口，与本地端的单片机通讯就如同读写文件。
品牌名称: WCH(南京沁恒)
商品型号: CH372C
商品编号: C5301766

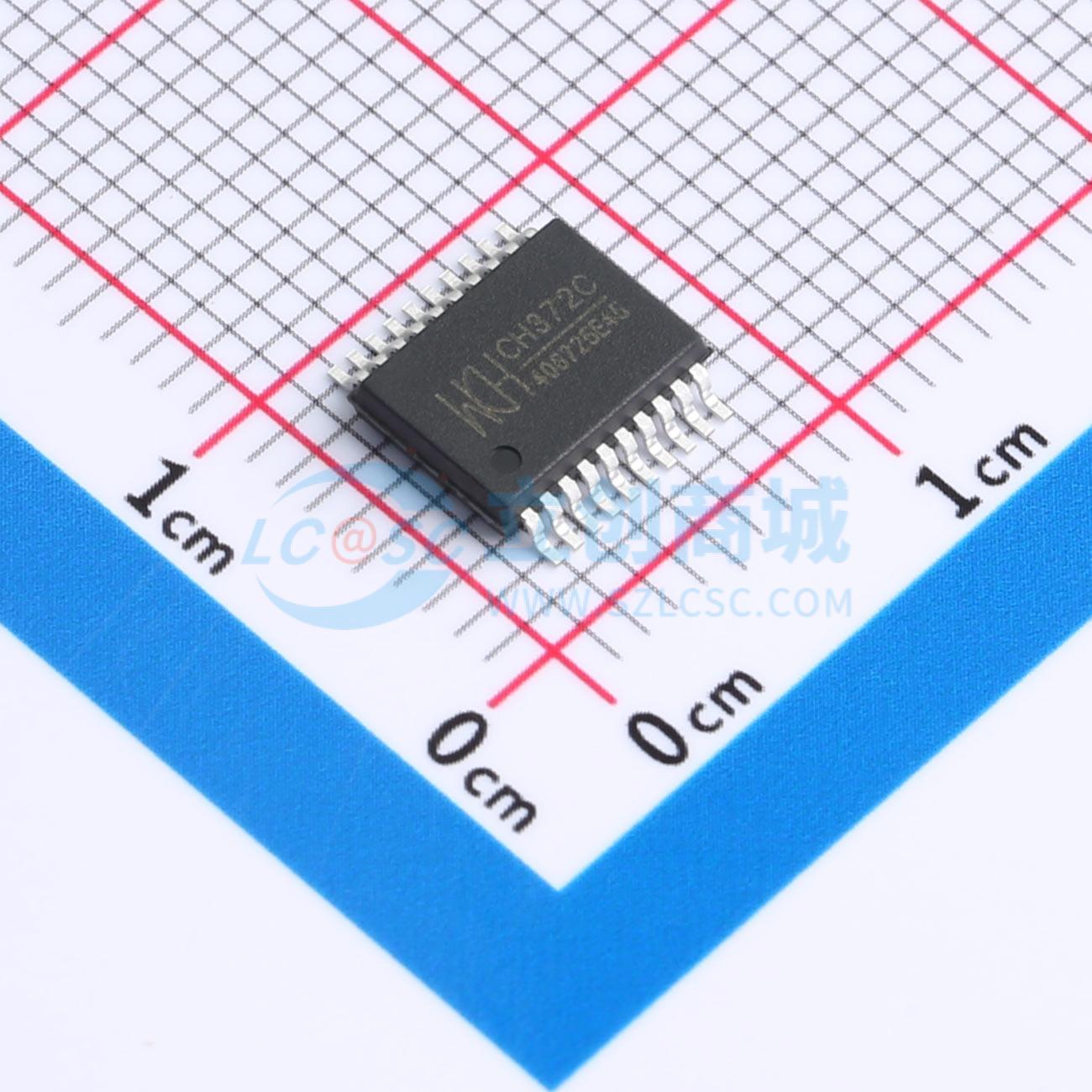

商品封装: SSOP-20
包装方式: 管装
商品毛重: 0.31087克(g)

商品参数

商品概述

CH372 是一个USB 总线的通用设备接口芯片，是CH371 的升级产品，是CH375 芯片的功能简化版。在本地端，CH372 具有8 位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU 等控制器的系统总线上；在计算机系统中，CH372 的配套软件提供了简洁易用的操作接口，与本地端的单片机通讯就如同读写文件。 CH372 内置了USB 通讯中的底层协议，具有省事的内置固件模式和灵活的外置固件模式。在内置固件模式下，CH372 自动处理默认端点0 的所有事务，本地端单片机只要负责数据交换，所以单片机程序非常简洁。在外置固件模式下，由外部单片机根据需要自行处理各种USB 请求，从而可以实现符合各种USB 类规范的设备。

商品特性

全速USB 设备接口，兼容USB V2.0，即插即用，外围元器件只需要晶体和电容
提供一对主端点和一对辅助端点，支持控制传输、批量传输、中断传输
具有省事的内置固件模式和灵活的外部固件模式
内置固件模式下屏蔽了相关的USB 协议，自动完成标准的USB 枚举配置过程，完全不需要本地端控制器作任何处理，简化了单片机的固件编程
通用Windows 驱动程序提供设备级接口，通过DLL 提供API 应用层接口
产品制造商可以自定义厂商标识（Vendor ID）和产品标识（Product ID）
通用的本地8 位数据总线，4 线控制：读选通、写选通、片选输入、中断输出
主端点上传下传缓冲区各64 字节，辅助端点上传下传缓冲区各8 字节
支持5V 电源电压和3.3V 电源电压，支持低功耗模式
CH372C 芯片还支持内置时钟，无需外部晶体
CH372 芯片是CH375 芯片的功能简化版，CH372 在CH375 基础上减少了USB 主机方式和串口通讯方式等功能，所以硬件成本更低，但是其它功能完全兼容CH375，可以直接使用CH375 的WDM 驱动程序和DLL 动态链接库
采用小型的SSOP - 20 无铅封装，兼容RoHS，引脚兼容CH374T 芯片

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	USB协议版本	USB 2.0
	工作电压	3.1V~3.6V；4.2V~5.4V

	属性	参数值
	工作温度	-20℃~+70℃
	工作电流	25mA
	静态电流	250uA
