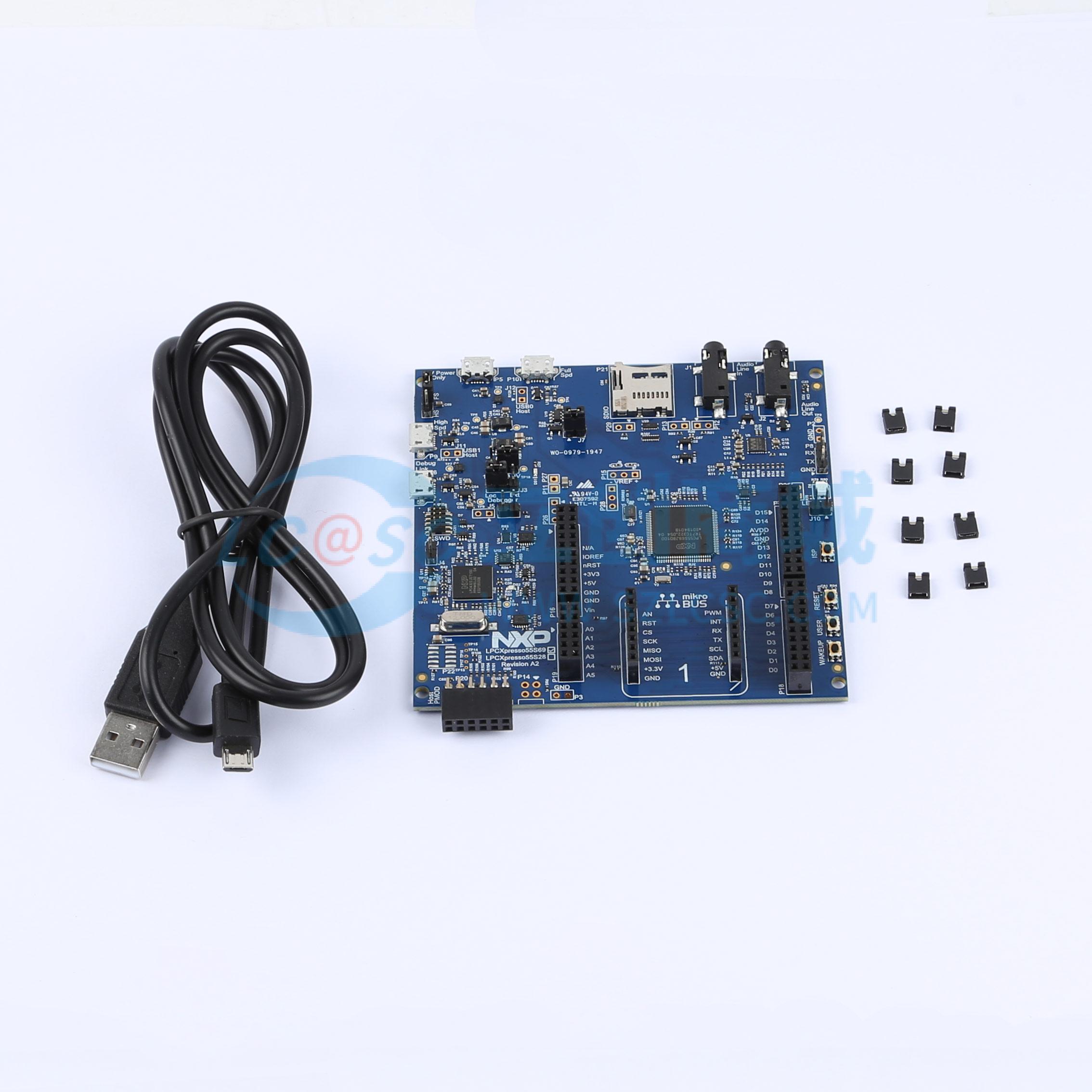

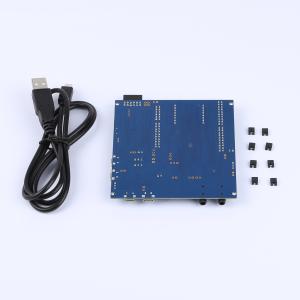

LPC55S69-EVK

LPC55S6x是基于ARM Cortex-M33的嵌入式应用微控制器，集成ARM Cortex-M33协处理器、CASPER加密/快速傅里叶变换引擎、PowerQuad DSP功能硬件加速器，最高配置包含320KB片上SRAM、640KB片上闪存，具备闪存实时加密解密模块，集成多种通信、计时、模拟外设，ARM Cortex-M33核心通过TrustZone技术提供安全隔离，保护IP和数据，集成DSP指令简化数字信号控制系统的设计与软件开发，支持多种安全功能满足安全设计需求。

• 主ARM Cortex-M33核心，最高运行频率150MHz，集成TrustZone、浮点单元FPU、内存保护单元MPU、内置嵌套向量中断控制器，支持可选择信号源的不可屏蔽中断输入，带8个断点4个观测点的串行线调试，具备增强调试能力的串行线输出，集成系统滴答定时器，配置包含MPU、FPU、DSP、ETM和Trustzone
• ARM Cortex-M33协处理器，最高运行频率150MHz，配置不包含MPU、FPU、DSP、ETM和Trustzone，集成系统滴答定时器
• CASPER加密协处理器，可为椭圆曲线密码学等非对称密码算法所需的多种功能提供硬件加速
• PowerQuad硬件加速器支持定点和浮点CMSIS DSP函数，配合SDK软件API可实现更快的ARM CMSIS指令集执行
• 片上闪存最高640KB程序存储器，带闪存加速器，支持512字节页擦除写入
• 片上SRAM总容量最高320KB，包含代码总线32KB SRAM、系统总线272KB连续SRAM，另有16KB USB SRAM可用于USB接口或通用场景
• PRINCE模块支持片上闪存写入数据实时加密、读取加密数据实时解密，可保护资产、保护应用代码，支持安全闪存更新
• 片上ROM引导程序支持从片上闪存启动镜像，支持CRC32镜像完整性检查，支持多种接口的在系统编程，提供闪存编程、电源控制、安全固件更新API，支持从PRINCE加密闪存区域启动镜像，支持版本1.0（RSA-2048）和1.1（RSA-4096）调试认证协议，支持通过调试认证将密封部件设置为故障分析模式
• 支持安全启动，采用RSASSA-PKCS1-v1_5 SHA256摘要签名进行加密签名验证，支持RSA-2048、RSA-4096位公钥，采用x509证书格式验证镜像公钥，支持最多四个可撤销信任根或证书颁发机构密钥，支持防回滚功能，符合可信计算组制定的设备标识符组合引擎规范
• 提供安全基础支持，支持安全启动、HASH、AES、RSA、UUID、DICE、动态加解密、调试认证，符合TBSA合规要求
• 集成最多9个Flexcomm串行接口，除一个接口专用于高速SPI外，其余均可通过软件配置为USART、SPI、I2C或I2S接口，每个接口集成支持USART、SPI、I2S的FIFO，提供多种时钟选项，具备超时功能，Flexcomm 0至7各提供一组I2S通道对
• I2C总线接口支持快速模式和快速模式增强版，数据速率最高1Mbit/s，支持多地址识别和监控模式，两组专用I2C引脚支持从机模式下3.4Mbit/s高速模式
• 集成USB 2.0全速主机/设备控制器，带片上PHY和专用DMA控制器，设备模式全速运行支持无晶振运行
• 集成SD/MMC/SDIO接口，包含5个通用定时器、1个SCTimer/PWM、1个RTC/闹钟定时器、1个24位多速率定时器、1个窗口看门狗定时器
• 集成可编程逻辑单元PLU
• 集成16位1.0 Msamples/sec模数转换器，支持同步转换
• 集成比较器、温度传感器、AES、PUF、SHA、CRC、随机数发生器

• 嵌入式领域应用
