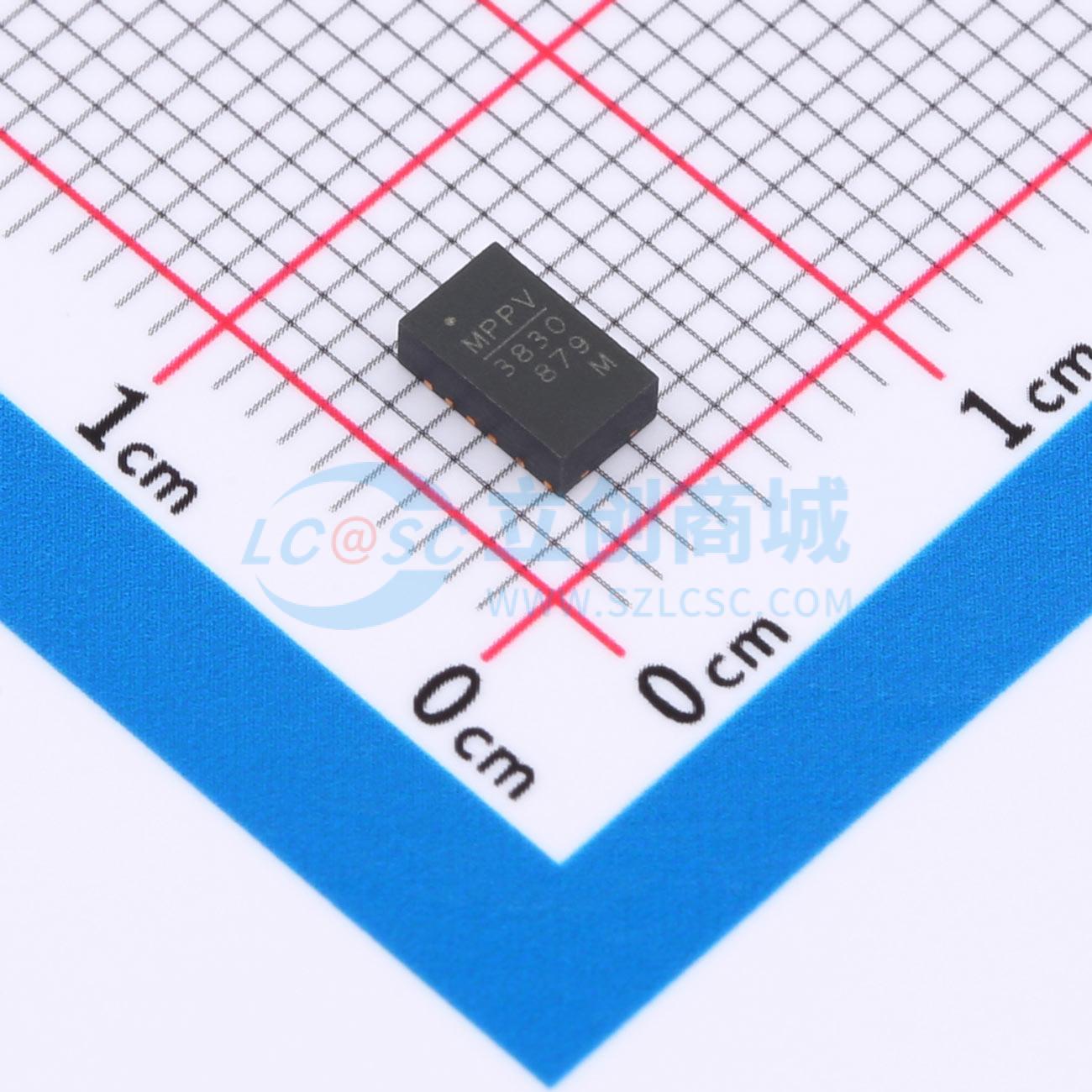

温馨提醒：图片仅供参考，商品以实物为准

MPM3830GQV-Z

降压型 2.7V~6V 2.7V~6V 3A

SMT扩展库PCB免费打样

描述: MPM3830是一款内置功率MOSFET和电感的降压模块转换器。该DC-DC模块采用小型表面贴装QFN-20（3mmx5mmx1.6mm）封装，在2.7V至6V输入电压下可实现3A连续输出电流，具有出色的负载和线性调节能力。MPM3830非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至0.6V。只需使用反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案可提供快速瞬态响应、高光负载效率和易于实现的环路稳定性。故障保护功能包括逐周期电流限制和热关断（TSD）。MPM3830所需的标准外部元件数量极少，采用超小型QFN20（3mmx5mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3830GQV-Z
商品编号: C5299735
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.118克(g)

商品参数

商品概述

MPM3830是一款内置功率MOSFET和电感的降压模块转换器。该DC-DC模块采用小型表面贴装QFN-20（3mmx5mmx1.6mm）封装，在2.7V至6V输入电压下可实现3A连续输出电流，具有出色的负载和线性调节能力。MPM3830非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至0.6V。只需使用反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案可提供快速瞬态响应、高光负载效率和易于实现的环路稳定性。故障保护功能包括逐周期电流限制和热关断（TSD）。 MPM3830所需的标准外部元件数量极少，采用超小型QFN20（3mmx5mm）封装。

商品特性

2.7V至6V宽工作输入范围
输出电压从0.6V起可调
3.0mmx5.0mmx1.6mm QFN封装
整体解决方案尺寸为8.5mmx4.5mm
低辐射干扰（EMI），符合EN55022 B级标准
高达3A连续输出电流
压差模式下100%占空比
超低静态电流（IQ）：40μA
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护
具有打嗝模式的短路保护
可调输出仅需4个外部元件：2个陶瓷电容和反馈分压电阻

应用领域

低电压I/O系统电源
便携式产品的低压差线性稳压器（LDO）替代电源
存储设备（固态硬盘/硬盘）
空间受限的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~6V
	输出电压(Vout)	2.7V~6V
	输出电流(最大值)	3A
	静态电流(Iq)	40uA

	属性	参数值
	开关频率	1.2MHz
	特性	过流保护；短路保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
