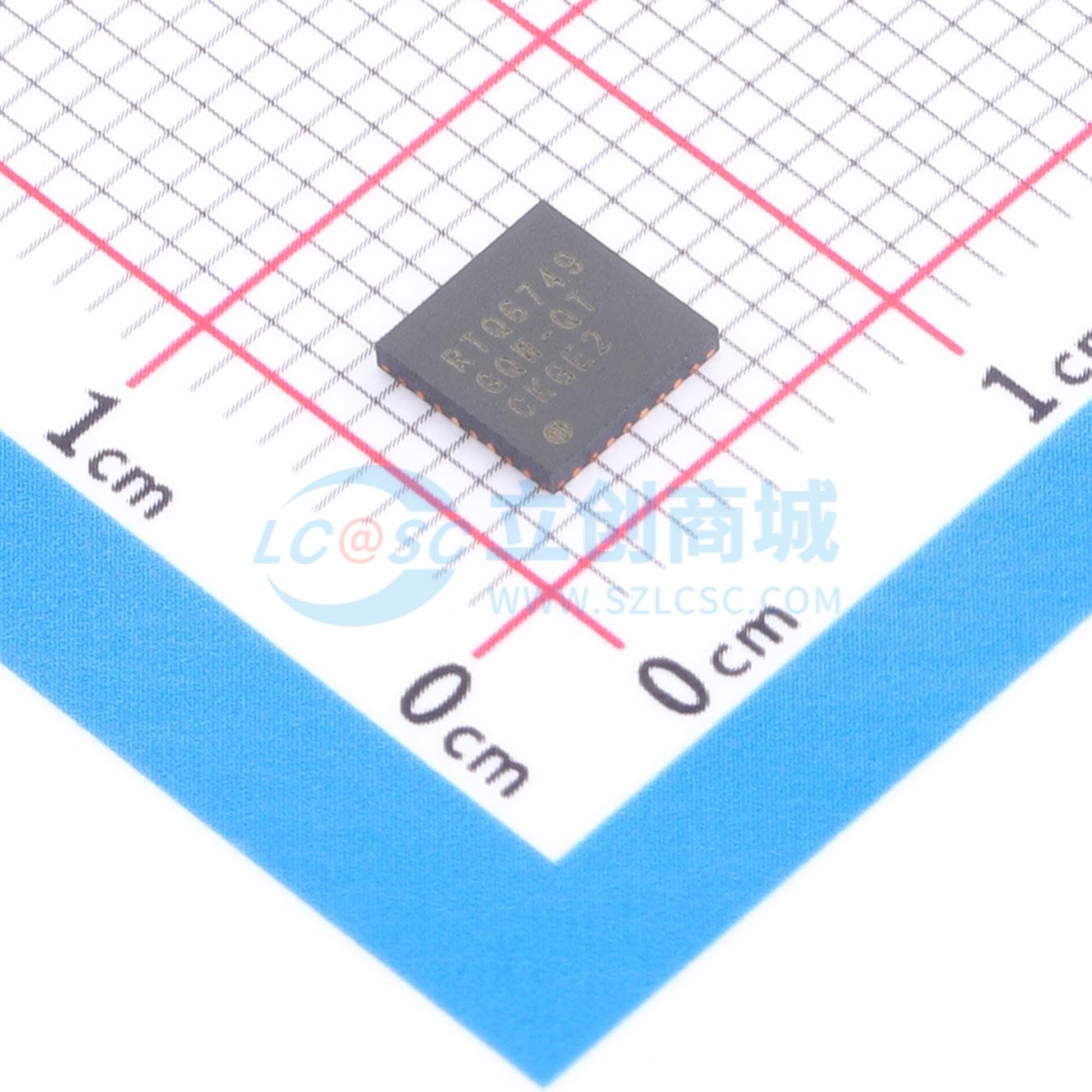

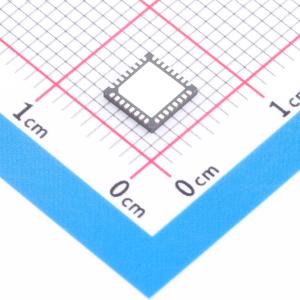

温馨提醒：图片仅供参考，商品以实物为准
RTQ6749GQW-QT-A2
汽车用TFT LCD集成电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RTQ6749是一款具备I2C接口的可编程电源管理IC。该IC包含两个用于PAVDD和VGH的同步升压转换器、一个同步NAVDD升降压转换器、一个VGL电荷泵、一个带8位校准器的高性能VCOM以及一个复位电压检测器。这款器件采用5x5的WQFN - 32L封装，适用于汽车TFT - LCD面板
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RTQ6749GQW-QT-A2
- 商品编号
- C5299481
- 商品封装
- WQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.161152克(g)
商品参数
参数完善中
商品概述
RTQ6749是一款I2C接口可编程电源管理IC。该IC包括两个用于PAVDD和VGH的同步升压转换器，一个同步NAVDD升降压转换器，一个VGL电荷泵，一个带8位校准器的高性能VCOM以及一个RESET电压检测器。该器件采用WQFN-32L 5x5封装，适用于汽车TFT-LCD面板。
该IC可以在2.5V至5.5V的输入电压下工作。高开关频率操作可以防止开关噪声干扰AM频段。所有内部开关转换器都提供了限流功能，并且输出故障关断保护所有转换器免受输出故障条件的影响，并输出FAULT信号与汽车计算机通信。所有输出电压的可编程软启动功能限制了启动时的输入浪涌电流。
商品特性
- 2.5V至5.5V输入供电电压
- I2C接口
- 无需上电和断电顺序
- PAVDD可编程输出电压5V至7.3V
- PAVDD输出电流能力达200mA
- NAVDD可编程输出电压-5V至-7.3V
- NAVDD输出电流能力达200mA
- VGH可编程输出电压7V至30V
- VGH输出电流能力达60mA
- VGH输出电压温度补偿
- VGL可编程输出电压-6V至-18V
- VGL输出电流能力达60mA
- VCOM 8位可编程输出电压
- 输出关断放电功能
- 可编程电压检测器
- 符合AEC-Q100 Grade 2标准
- 内置UVLO、UVP、OVP、SCP和OTP保护
应用领域
信息娱乐液晶显示屏面板
