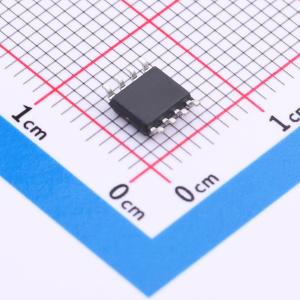

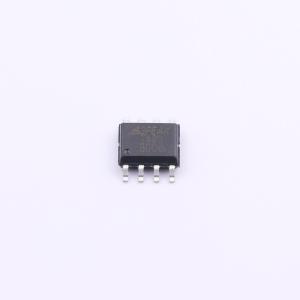

TPT480L1-SO1R
3.3V和5.0V全双工RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品支持±12kV IEC接触放电和±15kV IEC空气放电，是3.0V-5.5V的收发器，符合RS-485和RS-422全双工通信标准。该系列的发射器可在RS-485所需的54Ω负载下提供出色的差分输出电压。器件的总线电流非常低，因此它们为RS-485总线提供真正的“1/8单位负载”，这允许网络上最多有256个收发器，而无需使用中继器。接收器(Rx)输入具有“完全故障保护”设计，可确保在Rx输入悬空、短路或在已端接但未驱动的总线上时，Rx输出为逻辑高电平。该产品专为全双工RS485设计，支持SOP8、DFN3X3-8、MSOP10和SOP14封装，工作温度范围为-40°C至125°C。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT480L1-SO1R
- 商品编号
- C5299429
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 32Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±20kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 2.5mA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热插拔保护；热关断保护；过流保护 |
