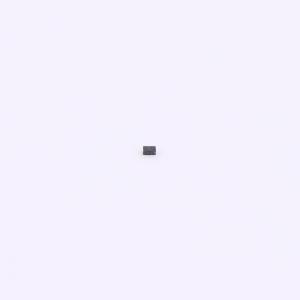

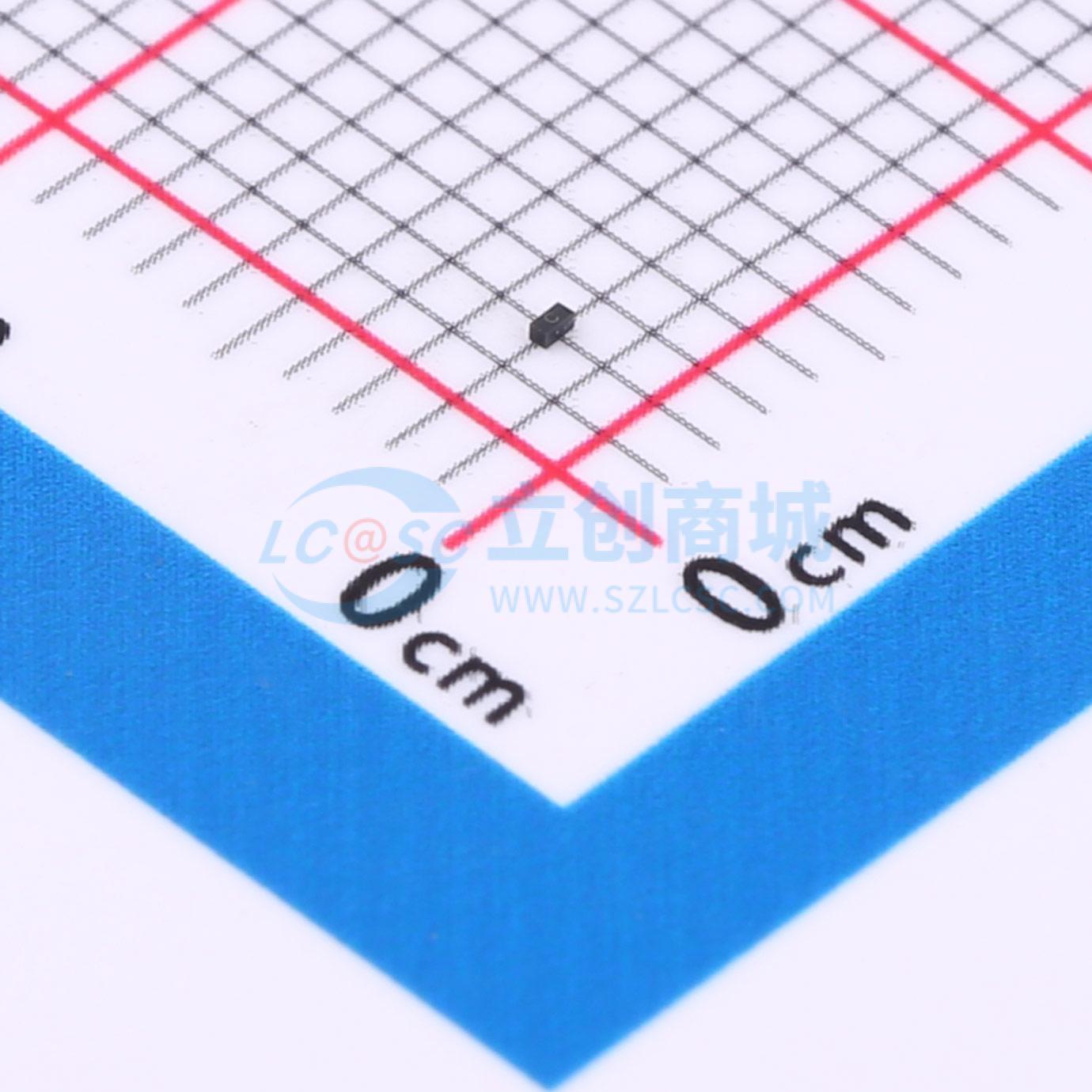

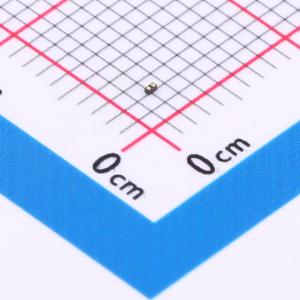

ESDBU3V3AE1
双向ESD 3.3V截止 峰值脉冲电流：4A
- 描述
- 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- ESDBU3V3AE1
- 商品编号
- C5295622
- 商品封装
- DFNWB-2L(0.6x0.3)
- 包装方式
- 编带
- 商品毛重
- 0.00814克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 24W | |
| 击穿电压 | 11V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为易受ESD影响的设计提供一流的保护。 小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
商品特性
- 单线路双向ESD保护
- 反向关断电压：3.3V
- 低反向钳位电压
- 低泄漏电流
- 出色的封装：0.6mm x 0.3mm x 0.31mm
- 快速响应时间
- 符合人体模型的JESD22 - A114 - B 3B级ESD评级
- IEC 61000 - 4 - 2 4级ESD保护
应用领域
- 计算机及外设
- 音频和视频设备
- 手机及配件
- 10 Mbit/s以太网
- 便携式电子设备
- 火线接口
- 其他电子设备通信系统
