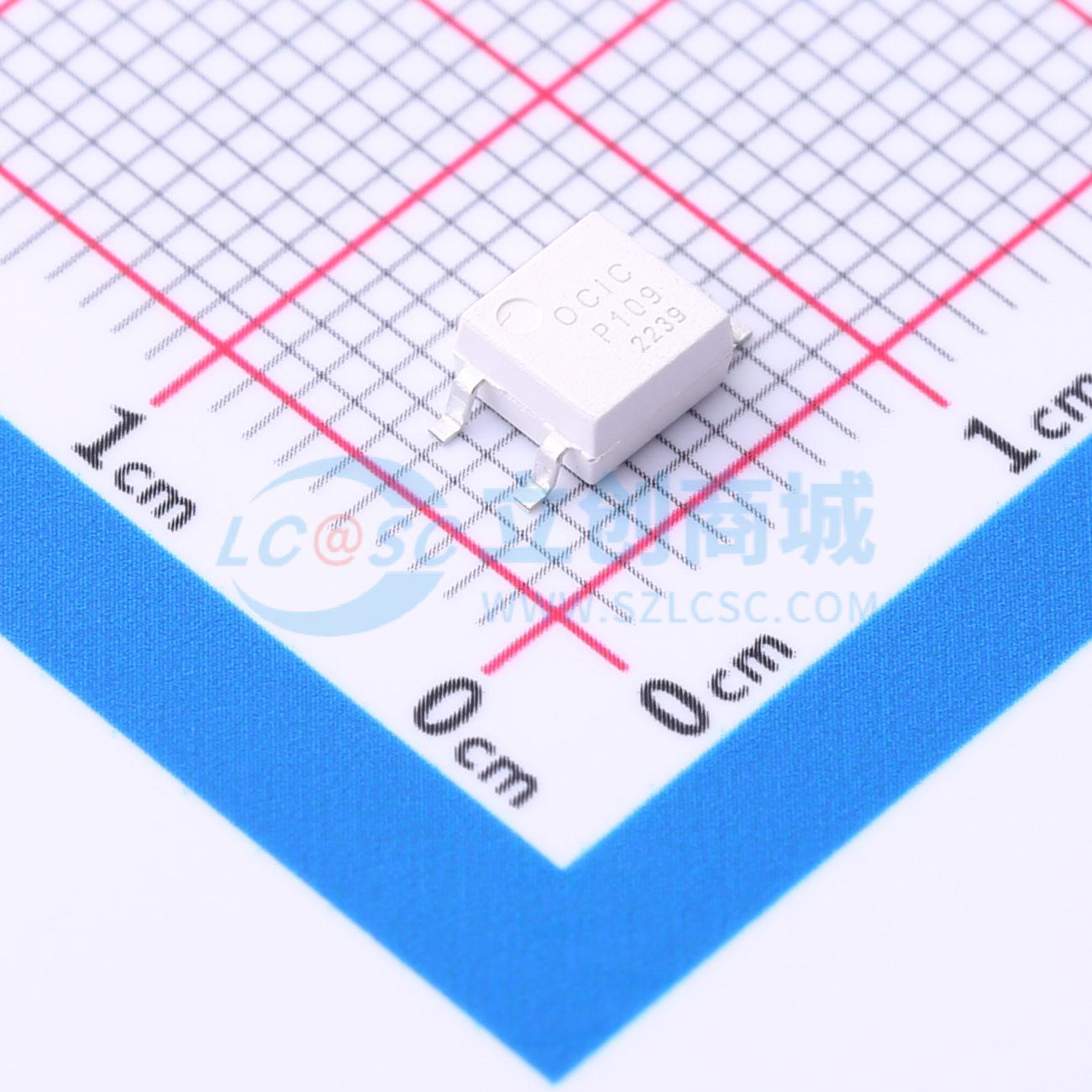

温馨提醒：图片仅供参考，商品以实物为准
CYTLP109(TPD2)
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 迷你扁平耦合器CYTLP109是一款小外形耦合器，适用于表面贴装组装。CYTLP109由一个高输出功率红外LED与一个高速光电二极管 - 晶体管芯片光耦合而成。CYTLP109采用SO6封装，保证爬电距离≥5.0 mm、电气间隙≥5.0 mm，绝缘厚度≥0.4 mm
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYTLP109(TPD2)
- 商品编号
- C5290155
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 400mV | |
| 输出通道数 | 1 | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 正向电流(If) | 20mA |
