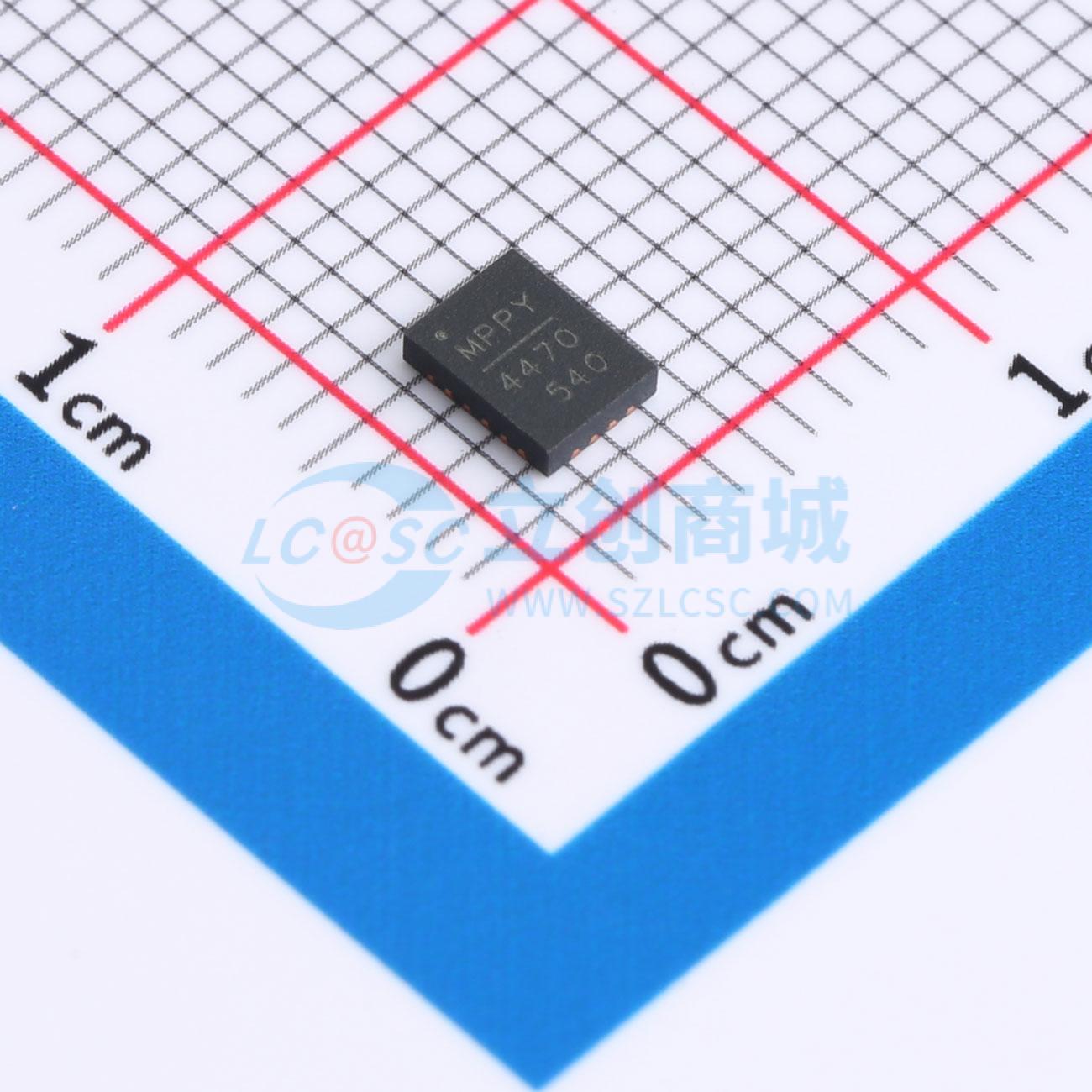

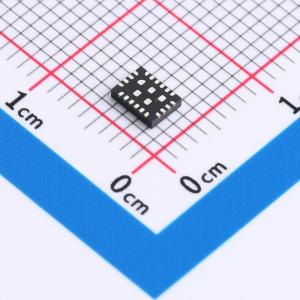

温馨提醒：图片仅供参考，商品以实物为准
MPQ4470GL-AEC1-Z
高效、快速瞬态响应、5A、36V同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，3A以上(大电流)方案，MPQ4470/4470A是一款高度集成的、高频、同步整流、降压开关模式转换器。它提供非常紧凑的解决方案,在宽输入电压范围内实现5A连续输出电流,具有出色的负载和线路调节性能。它还提供快速瞬态响应和良好的稳定性,适用于宽输入电压和负载范围。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4470GL-AEC1-Z
- 商品编号
- C5289907
- 商品封装
- QFN-20(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4470/4470A 是一款完全集成的高频同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 5A 连续输出电流，并具有出色的负载和线性调节能力。它还能在宽输入电源和负载范围内提供快速瞬态响应和良好的稳定性。MPQ4470/4470A 在宽输出电流负载范围内高效运行。 MPQ4470 具备完整的保护功能，包括短路保护（SCP）、过流保护（OCP）、过压锁定保护（OVP latch）、欠压保护（UVP）和热关断保护。MPQ4470A 与 MPQ4470 具有相同的保护功能，但没有过压锁定保护功能。 MPQ4470/4470A 所需的外部标准元件数量极少，且采用节省空间的 3mm×4mm、20 引脚 QFN 封装。
商品特性
- 4.5V 至 36V 宽工作输入范围
- 保证 5A 连续输出电流
- 内置 40mΩ 高端、20mΩ 低端功率 MOSFET
- 专有开关损耗降低技术
- 1% 参考电压
- 可编程软启动时间
- 低压差模式
- 100kHz 至 1MHz 开关频率
- 短路保护（SCP）、过流保护（OCP）、过压锁定保护（仅 MPQ4470 具备）、欠压保护（UVP）和热关断保护
- 输出电压可在 0.8V 至 0.9×VIN 范围内调节
- 采用 3mm×4mm、20 引脚 QFN 封装
- 符合 AEC - Q100 1 级标准
应用领域
- 笔记本系统和 I/O 电源
- 汽车系统
- 网络系统
- 工业电源
- 光通信系统
- 分布式电源和负载点（POL）系统
