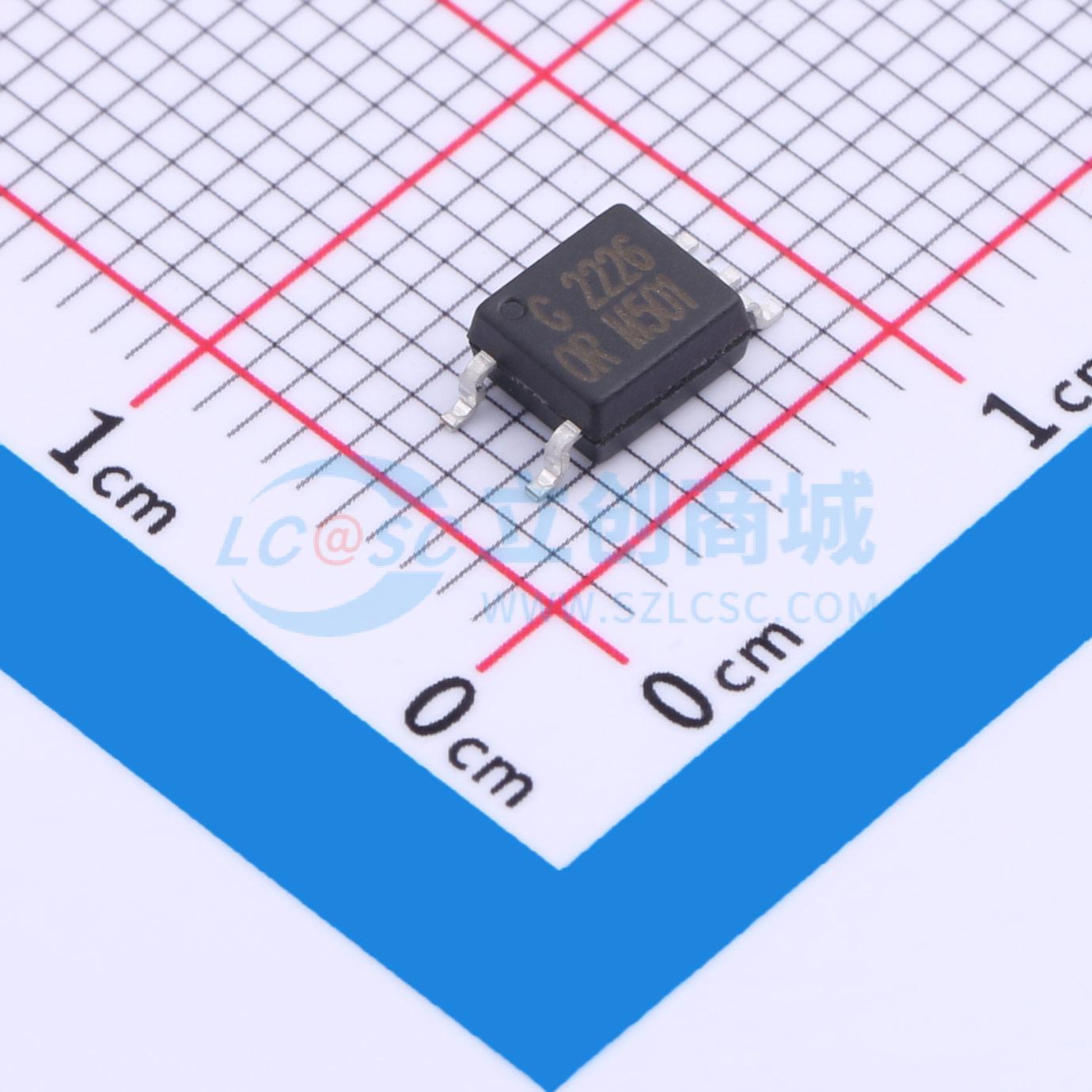

温馨提醒：图片仅供参考，商品以实物为准
OR-M501-TP-G
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OR-M501由高效的铝镓砷（AlGaAs）发光二极管和高速光探测器组成。该设计为光电耦合器的输入端和输出端提供了良好的交流和直流隔离。与光电二极管偏置相关的连接可通过降低集电极结电容，提高传统光电晶体管耦合器的速度
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-M501-TP-G
- 商品编号
- C575342
- 商品封装
- SOP-5
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 100ns | |
| 下降时间 | 100ns | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 正向电流(If) | 25mA |
