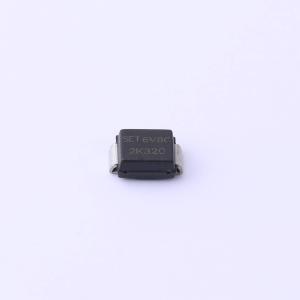

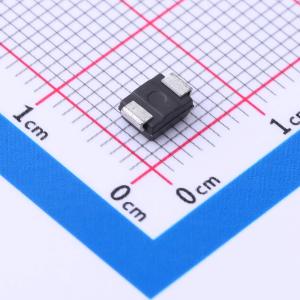

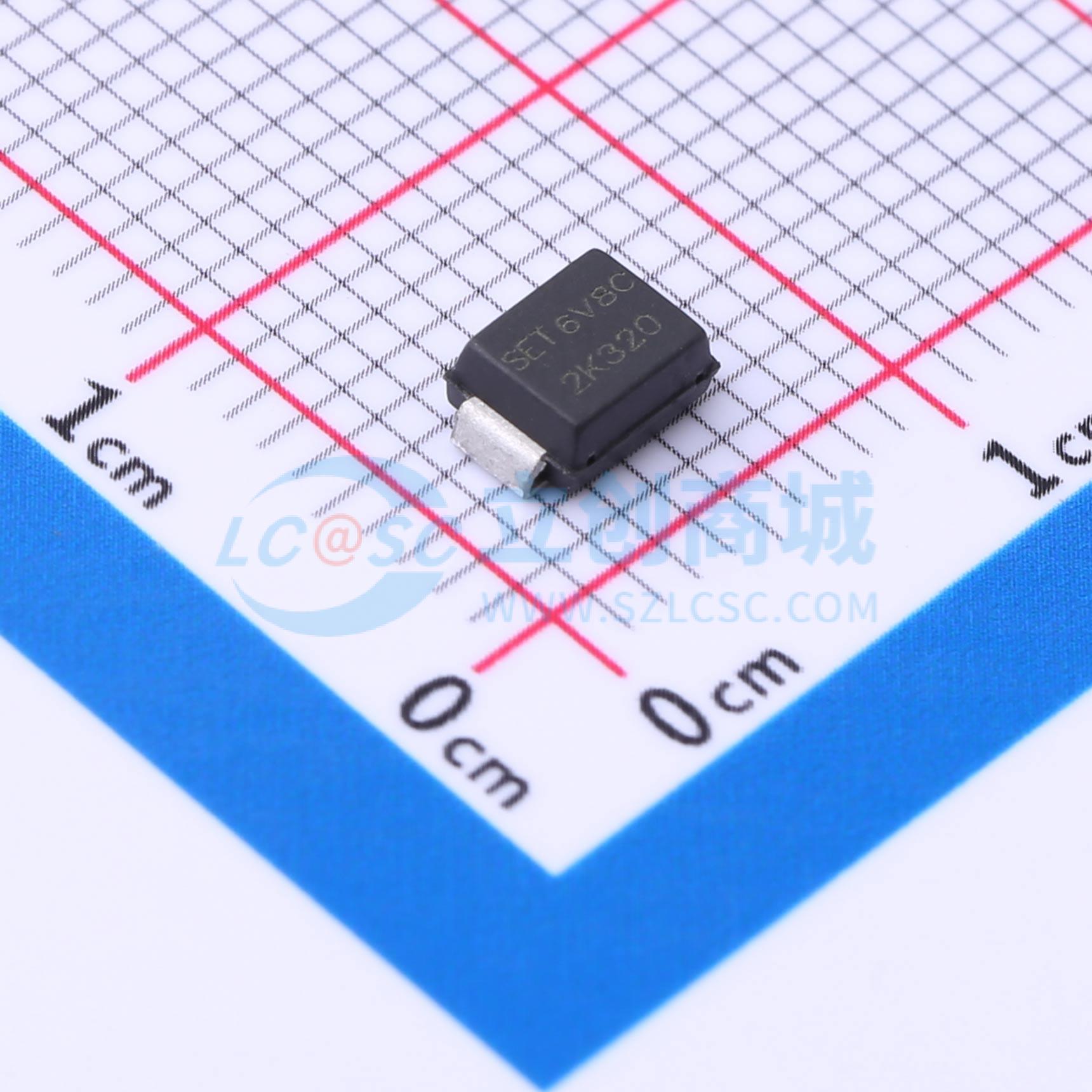

P6SMB6.8CA
双向TVS 5.8V截止 峰值脉冲电流：58.1A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 瞬态抑制二极管（TVS）是一种电路保护元件，它可以削弱或过滤突增的瞬态电压（过压），在浪涌到来瞬间几纳秒时间内发生雪崩击穿，将浪涌电流引至接地端，并将电压箝位在安全范围内，从而实现了高效能的电压保护。Transient Voltage Suppressor (TVS) is a circuit protection component that either attenuates (reduces) or filters a transient voltage spike (overvoltage), TVS diodes provide critical protection by going into avalanche breakdown within no more than a few nanoseconds after a strike, clamping the transient voltage, and routing its current to the ground.
- 品牌名称
- SET(赛尔特)
- 商品型号
- P6SMB6.8CA
- 商品编号
- C5279841
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 58.1A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.14V | |
| 反向电流(Ir) | 1mA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS |
商品概述
瞬态抑制二极管 (TVS) 是一种电路保护元件，它可以削弱或过滤突增的瞬态电压(过压)，在浪涌到来瞬间几纳秒时间内发生雪崩击穿，将浪涌电流引至接地端，并将电压箝位在安全范围内，从而实现了高效能的电压保护 Transient Voltage Suppressor (TVS) is a circuit protection component that either attenuates (reduces) or filters a transient voltage spike (overvoltage), TVS diodes provide critical protection by going into avalanche breakdown within no more than a few nanoseconds after a strike, clamping the transient voltage, and routing its current to the ground.
商品特性
- 低浪涌电阻
- 优异的箝位性能
- 小型化紧凑封装，内部结构去应力设计
- 12 V以上电压规格对应漏电典型值低于 1.0 μA
- 重复率 0.01% 的 10/1000 μS 波形对应峰值脉冲功率600 W
- 表贴应用，节约空间
- 典型的故障模式为电压或电流超过额定而导致的短路
- IEC 61000-4-2 ESD 30 kV (空气)， 30 kV (接触)
- 数据线EFT保护符合IEC 61000-4-4
- 快速响应时间
- 玻璃钝化保护
- 回流焊高温保证: 260 °C/30 s
- 温度系数典型值 0.1%
- 密封材料阻燃等级V-0
- 湿度敏感等级符合MSL 等级1
- 引脚镀雾锡
- 无卤素，符合RoHS要求
- 无铅E3：二级互连引线无铅，端子镀锡(Sn) (IPC/JEDEC J-STD609A.01)
应用领域
- 通信设备
- 安防
- 工控设备
- 电源
- 汽车电子
- 新能源设备
- 防雷保护
