60017-3

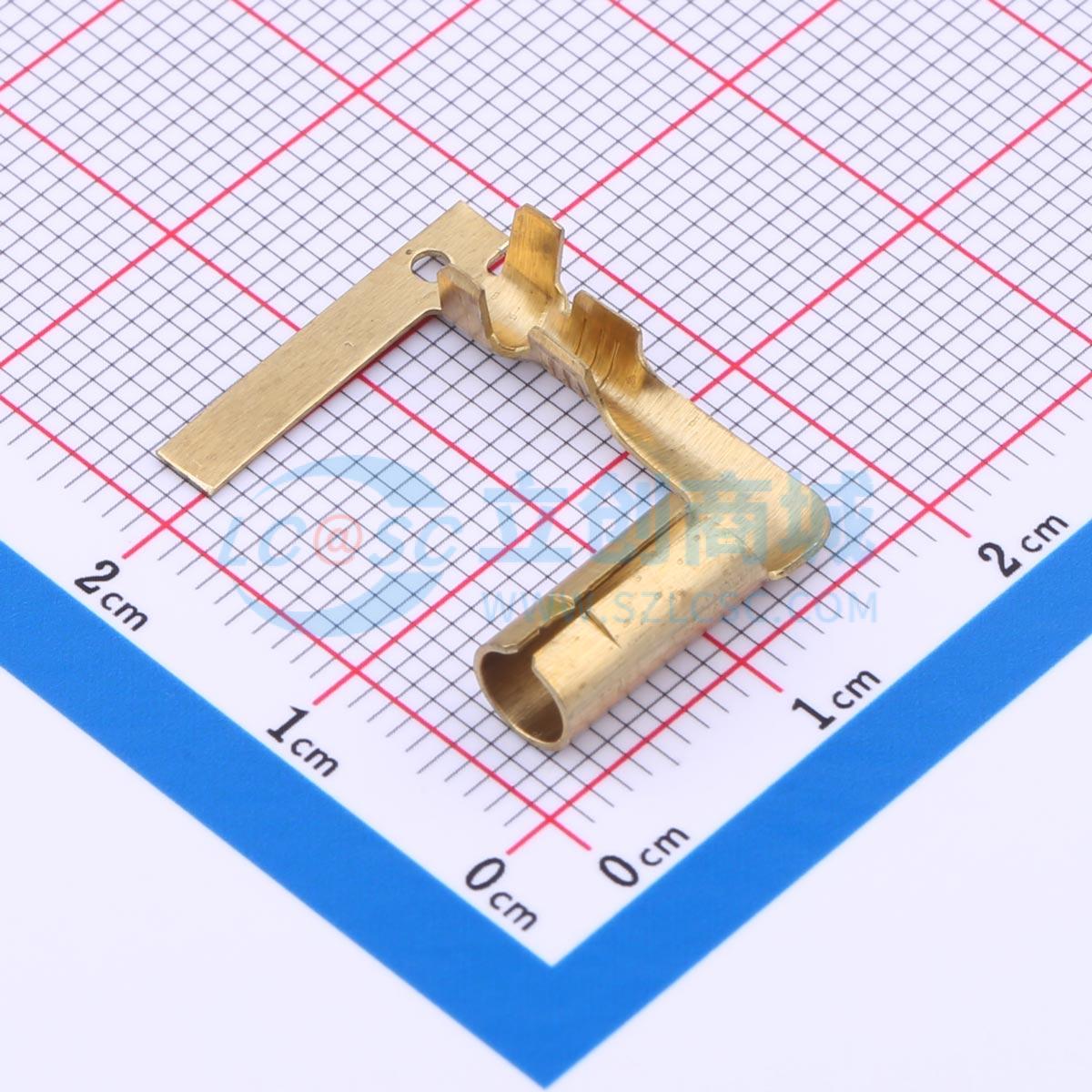

Shur-Plug 压接式线针、线片和套圈，配合针直径3.96 mm，线规20 - 16 AWG，线径.5 - 1.3 mm²
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：兼容实心、绞合离散线类型。压接式电线端子类型为Shur Plug。配合引脚直径为3.96 mm[.156 in]。筒形类型为开放式。端子镀层材料为未电镀。端子方向为直角
- 商品型号
- 60017-3
- 商品编号
- C574977
- 包装方式
- 编带
- 商品毛重
- 1.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 子弹形端子 | |
| 插头直径 | 3.96mm | |
| 公母 | 母(90°) | |
| 线规 - AWG | 16~20 |
| 属性 | 参数值 | |
|---|---|---|
| 线规 - 平方毫米 | 0.5~1.3 | |
| 护套类型 | 无绝缘 | |
| 护套颜色 | 无 | |
| 全长 | 15.75mm |
商品特性
- 兼容离散电线类型：实心、绞合
- 兼容电线和电缆类型：离散电线
- 压接电线端子类型：Shur - Plug
- 配合Pin直径：3.96 mm [.156 in]
- 筒型：开放式
- 端子电镀材料：未电镀
- 端子方向：直角
- 电线绝缘支持：有
- 兼容绝缘直径范围：2.54 – 3.56 mm, 3.56 mm [.1 – .14 in][.14 in]
- 电线尺寸：1021 – 2582 CMA
- 筒内径：1.27 mm, 3.04 mm [.05 in][.12 in]
- 端子材料厚度：.39 mm [.016 in]
- 产品总长度：15.75 mm [.62 in]
- 绝缘选项：无绝缘
- 工作温度范围：-40 – 85 ℃ [-40 – 185 °F]
- 包装数量：5000
- 包装方式：卷盘
- 欧盟RoHS指令2011/65/EU：合规
- 欧盟ELV指令2000/53/EC：合规
- 中国RoHS 2指令MIIT Order No 32, 2016：无高于阈值的受限材料
- 欧盟REACH法规(EC) No. 1907/2006：当前ECHA候选清单：2024年6月(241)；针对2024年6月(241)候选清单声明；不包含REACH SVHC
- 卤素含量：低卤素 - Br, Cl, F, I < 900 ppm/均质材料。也无BFR/CFR/PVC
- 焊接工艺能力：不适用于焊接工艺能力
