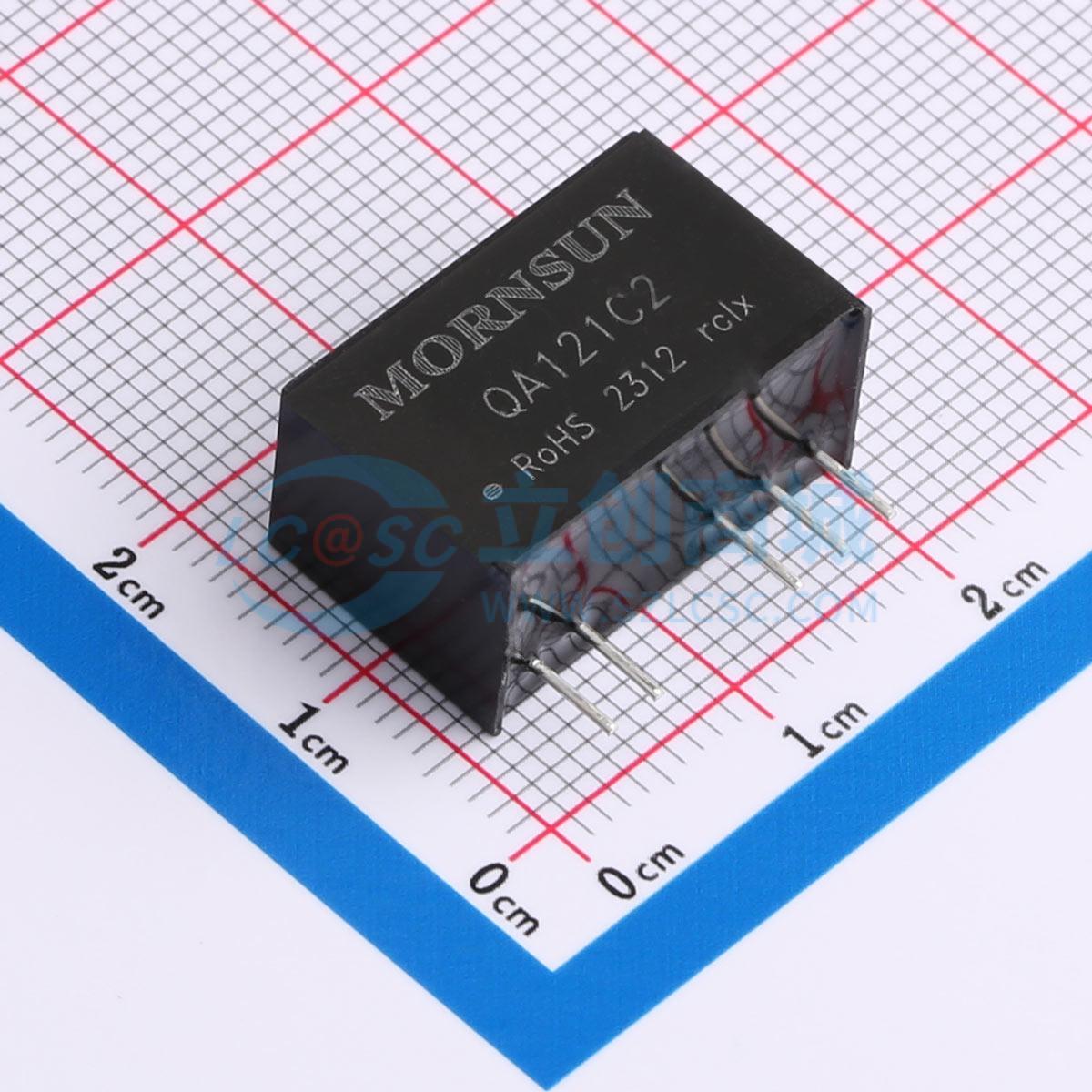

温馨提醒：图片仅供参考，商品以实物为准
QA121C2
碳化硅（SiC）驱动器用DC-DC（DC/DC）转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高效率可达82%。SIP封装。I/O隔离测试电压：3.5kVAC/6kVDC。超低隔离电容。工作环境温度范围：-40℃至+105℃。连续短路保护。应用：通用转换器。AC伺服驱动系统
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA121C2
- 商品编号
- C5278732
- 商品封装
- SIP-5
- 包装方式
- 管装
- 商品毛重
- 7.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 10.9V~13.2V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | 15V；-3.5V | |
| 输出电流(最大值) | 111mA；-111mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 67kHz | |
| 静态电流(Iq) | 15mA | |
| 纹波噪声 | 120mVp-p |
商品特性
- 效率高达 82%
- SIP 封装
- 隔离电压 3.5kVAC/6kVDC
- 超小隔离电容
- 工作温度范围: -40 °C to +105 °C
- 可持续短路保护
- 国际标准引脚
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
