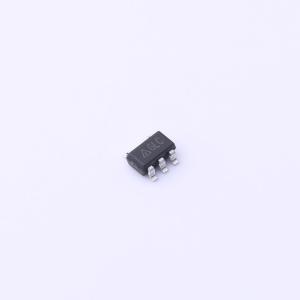

温馨提醒：图片仅供参考，商品以实物为准

AP2822CKBTR-G1

停产 0.5A~2A高侧配电开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2822 是一款集成式高端功率开关，由 N 沟道 MOSFET、电荷泵、过流及过热等相关保护电路组成。该开关的低导通电阻 RDS(ON) 为 85mΩ，旨在满足 USB 压降要求。这款 IC 具备软启动功能以限制浪涌电流、过流保护、带折返功能的负载短路保护以及热关断功能，可避免热插拔时开关损坏
品牌名称: DIODES(美台)
商品型号: AP2822CKBTR-G1
商品编号: C5278453
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	85mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

AP2822是一款集成式高端功率开关，由N沟道MOSFET、电荷泵、过流及过热等相关保护电路组成。该开关的低导通电阻RDS(ON)为85mΩ，旨在满足USB压降要求。该IC具备软启动功能以限制浪涌电流、过流保护、带折返功能的负载短路保护以及热关断功能，可避免热插拔时开关损坏。欠压锁定（UVLO）功能用于确保在无有效输入电压时，器件保持关断状态。FLAG输出可向本地USB控制器指示故障情况。 AP2822采用标准的SOT - 23 - 5封装。

商品特性

低MOSFET导通电阻：85mΩ
符合USB规范
提供4种连续负载版本：0.5A/1.0A/1.5A/2.0A
逻辑电平使能引脚：有高电平有效和低电平有效版本
工作电压范围：2.7V至5.5V
低电源电流：68μA（典型值）
低关断电流：1.0μA（最大值）
欠压锁定
软启动
过流保护
过温保护
带折返功能的负载短路保护
断电时无反向电流
带开漏输出的去毛刺FLAG输出
带输出关断下拉电阻（用于自动放电）（AP2822A/AP2822B/AP2822C/AP2822D/AP2822E/AP2822F/AP 2822G/AP2822H）
不带输出关断下拉电阻（用于无自动放电）（AP2822AN/AP2822BN/AP2822CN/AP2822DN/AP2822EN/AP 2822FN/AP2822GN/AP2822HN）
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

USB电源管理
USB总线/自供电集线器
热插拔电源
电池充电电路
笔记本电脑、主板PC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	1A
