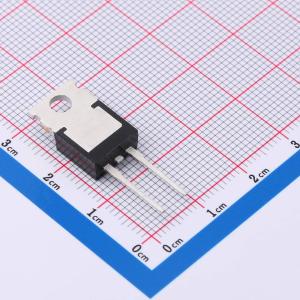

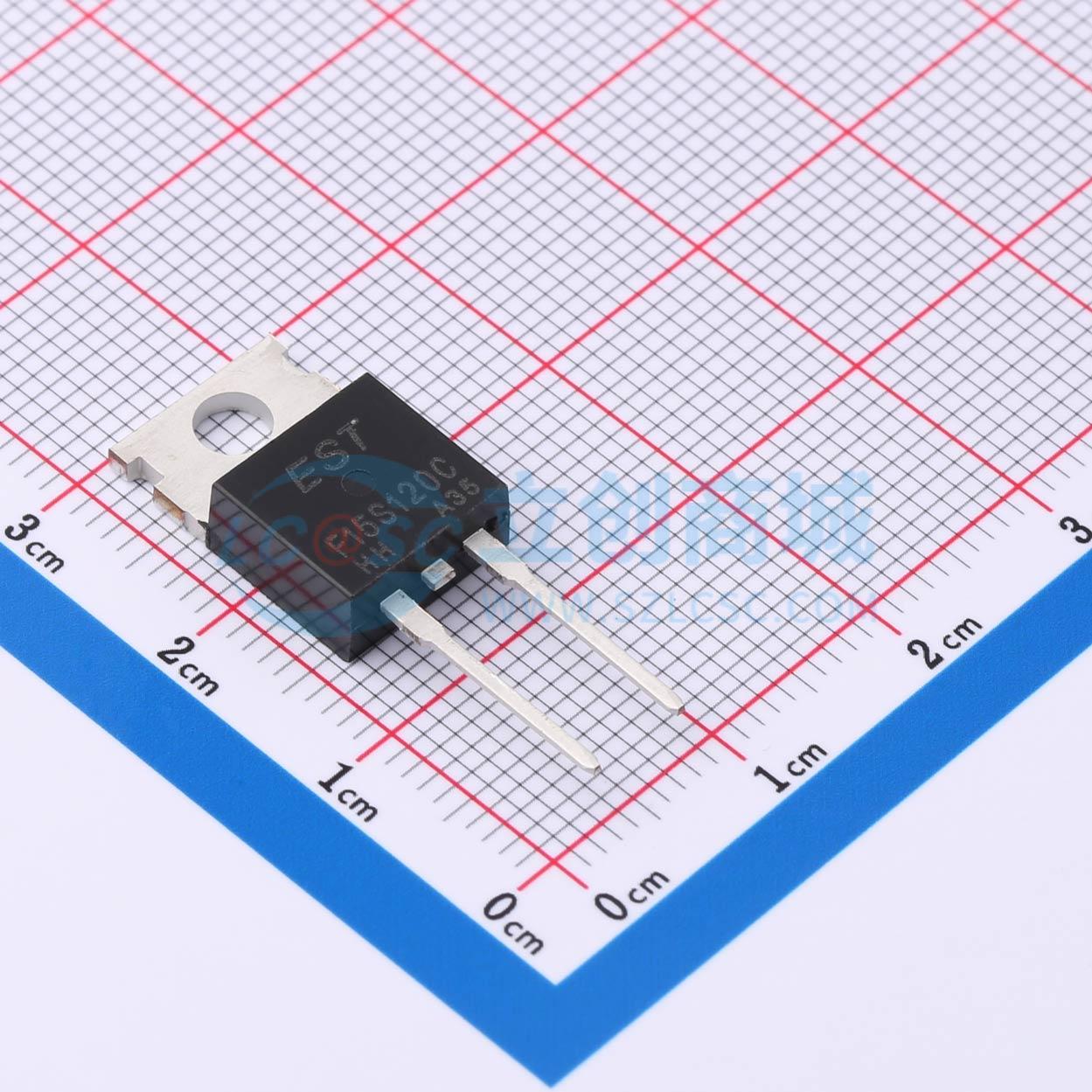

温馨提醒：图片仅供参考，商品以实物为准
ESTF15SS120C
耐压:1200V 电流:15A 反向恢复时间：75ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：重复反向电压：VRRM = 1200V。正向电压降：VF(typ.) = 3.2V。平均正向电流：IF(AV.) = 15A @ Tc = 100℃。快速反向恢复时间：IF(Rav.) = 75ps。RoHS产品。应用：开关电源。功率开关电路
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESTF15SS120C
- 商品编号
- C5278085
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 3.2V@15A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA@1200V | |
| 反向恢复时间(Trr) | 75ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | 100W | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品特性
- 重复反向电压：VRRM = 1200V
- 正向压降：VF(typ.) = 3.2V
- 平均正向电流：IF(AV.) = 15A，在Tc = 100°C时
- 快速反向恢复时间：IF(Rav.) = 75ps
- 符合RoHS标准的产品
应用领域
- 开关电源
- 功率开关电路
- 通用应用
- 不间断电源
