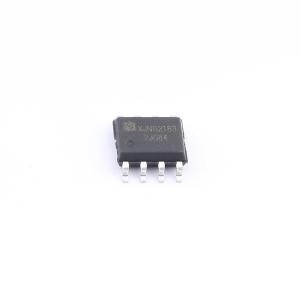

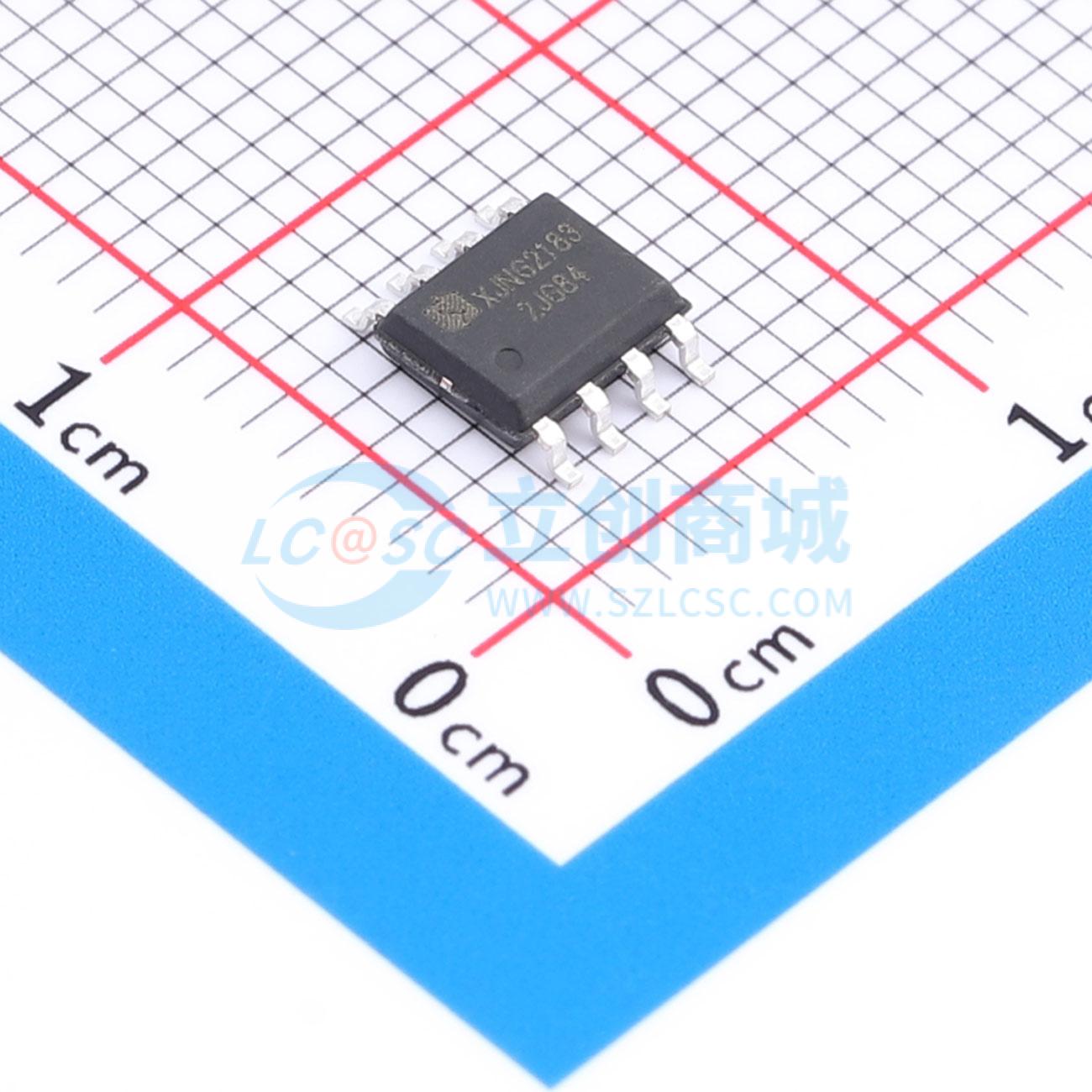

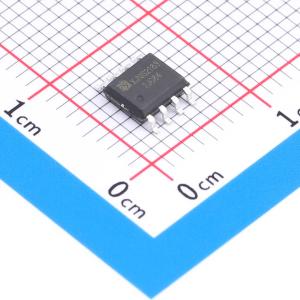

XJNG2183

700V大电流高、低侧MOSFET/IGBT驱动芯片

描述

XJNG2183是一款700V大电流高、低侧MOSFET/IGBT驱动芯片，浮地通道最高工作电压可达700V，依托自举工作的浮动通道与高低压兼容工艺实现高、低侧驱动单芯片集成，具备±50V/ns的dV/dt耐受能力与-9V的Vs负压耐受能力，兼容3.3V、5V和15V输入逻辑，易于简化系统设计、驱动方案简洁。器件栅极驱动电压10V至20V，输出拉/灌电流能力为4.0A/5.0A，内置高、低侧欠压锁定、过压钳位与400ns防直通死区保护，符合RoHS标准，可提升系统可靠性、降低外围器件需求、提高功率密度，支持更宽输入电压范围。封装采用SOP8（4.9mm×3.9mm），适用于电机控制、空调/洗衣机、通用逆变器以及微型逆变器驱动等应用场景。

品牌名称

WXNSIC(国硅集成)

商品型号

XJNG2183

商品编号

C55862209

商品封装

SOP-8​

包装方式

编带

商品毛重

0.1009克(g)
