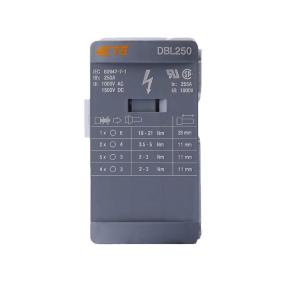

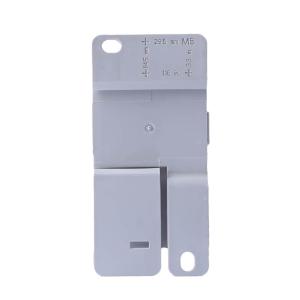

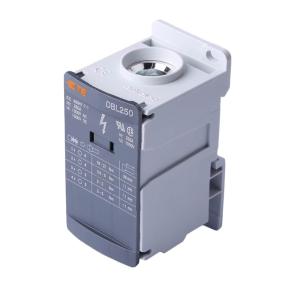

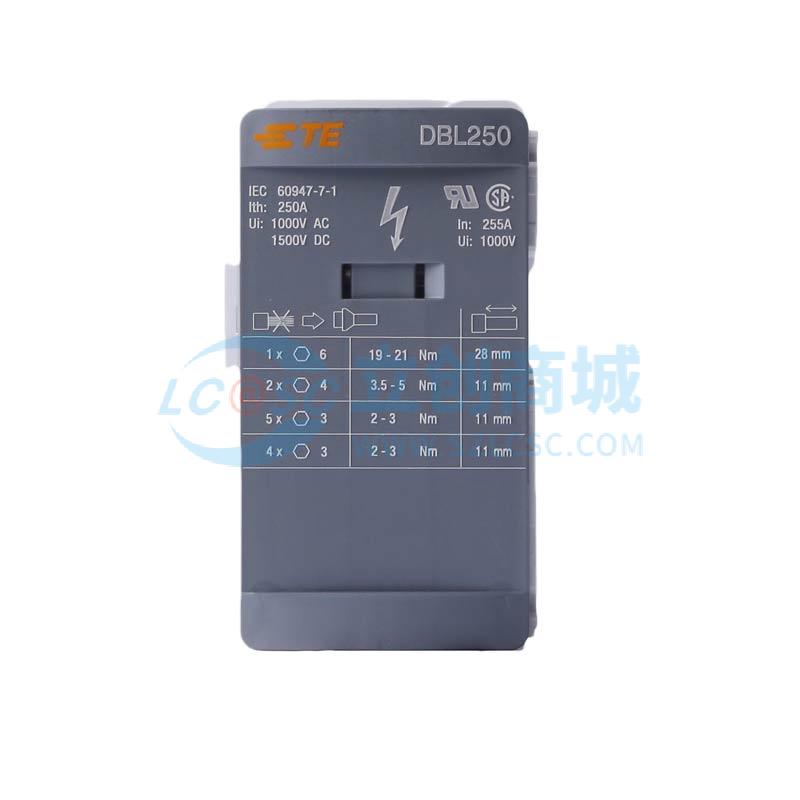

1SNL325010R0000

工业品

价格：￥412.46价格含税（税率13%）

品牌名称: TE Connectivity(泰科电子)
商品型号: 1SNL325010R0000
商品编号: C5272836
商品毛重: 452克(g)

广东仓0

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 设计与空间：采用紧凑模块化设计，相比传统配电条节省最多50%的导轨空间；单极、多极、组合输入三种配置合一，适配不同配电需求。

2 安装效率：安装便捷，相比传统系统减少80%的组装时间，无需使用母线、隔离器、紧固件、防护屏等，支持DIN导轨或面板安装。

3 功能与适配：可实现单极电源输入分多路输出、多极输入互锁（带L1/L2/L3等标记套件）、多路输入组合为一路输出（太阳能应用）；电压额定值1500V DC，适配最新太阳能逆变器需求；支持铜和铝导体连接，提升适配性。

4 识别与布线：配备可逆柔性盖，双向开启、卡扣式设计，顶部可见所有布线数据和规格；随块附带预印标记（L1、L2、L3、N、PE、+、-），便于识别与布线。

5 电气性能：额定电压1000V AC/1500V DC（UL为1000V DC），额定冲击电压8kV，短时耐受电流（Icw 1s）11400A，短路电流额定值（SCCR）100kA，峰值耐受电流（Ipk）51kA；防护等级IP20、NEMA 1。

6 连接能力：铜导体最大电流250A，适配120mm²（IEC）/250 Kcmil（UL），铝导体200A适配120mm²；支持单极12连接、多极配置，可通过连接两个模块增加输出数量或电流额定值。

使用场景 APPLICATIONS

1 工业与商业配电：适用于工业和商业面板（如HVAC系统、机械设备、电源分配单元（PDU）、商用配电面板）的电力分配，实现单极/多极电力线的分配或多路输入的组合。

2 太阳能光伏系统：用于光伏汇流箱、太阳能电站的中央逆变器，可组合最多12个光伏串以收集太阳能，电压适配至1500V DC（IEC）、1000V DC（UL），支持太阳能逆变器的电力分配与汇流需求。

注意事项 PRECAUTIONS

1 导体与安装：连接导体时，需注意铜/铝导体的电流和截面限制（参考规格书“Connecting capacity”部分）；柔性导体（IEC V - K、UL class 5/6）需使用带绝缘套管的类型，禁止无套管的柔性导体直接连接；安装时需遵循扭矩要求（如输入扭矩19 - 21Nm，输出不同连接孔扭矩不同，参考安装说明）。

2 配件影响：部分配件（如跳线）可能改变端子块的额定值，使用前需参考端子块数据表（含端盖等配件）和目录中的配件部分获取完整信息。

3 认证与文档：连接容量数据（刚性/柔性导体）需符合IEC、UL、CSA标准（铜导体），其他数据为补充信息；如需详细信息，需查阅CB、UL或CSA证书及te.com上的技术数据表。

4 安装配置：多极配置（如DBL125 - 3等）的每个极可分离以适配上游设备配置，安装时需根据设备需求调整；使用最大电缆尺寸带绝缘套管时，每行最多使用2个非相邻孔（部分型号要求，参考规格书）。
