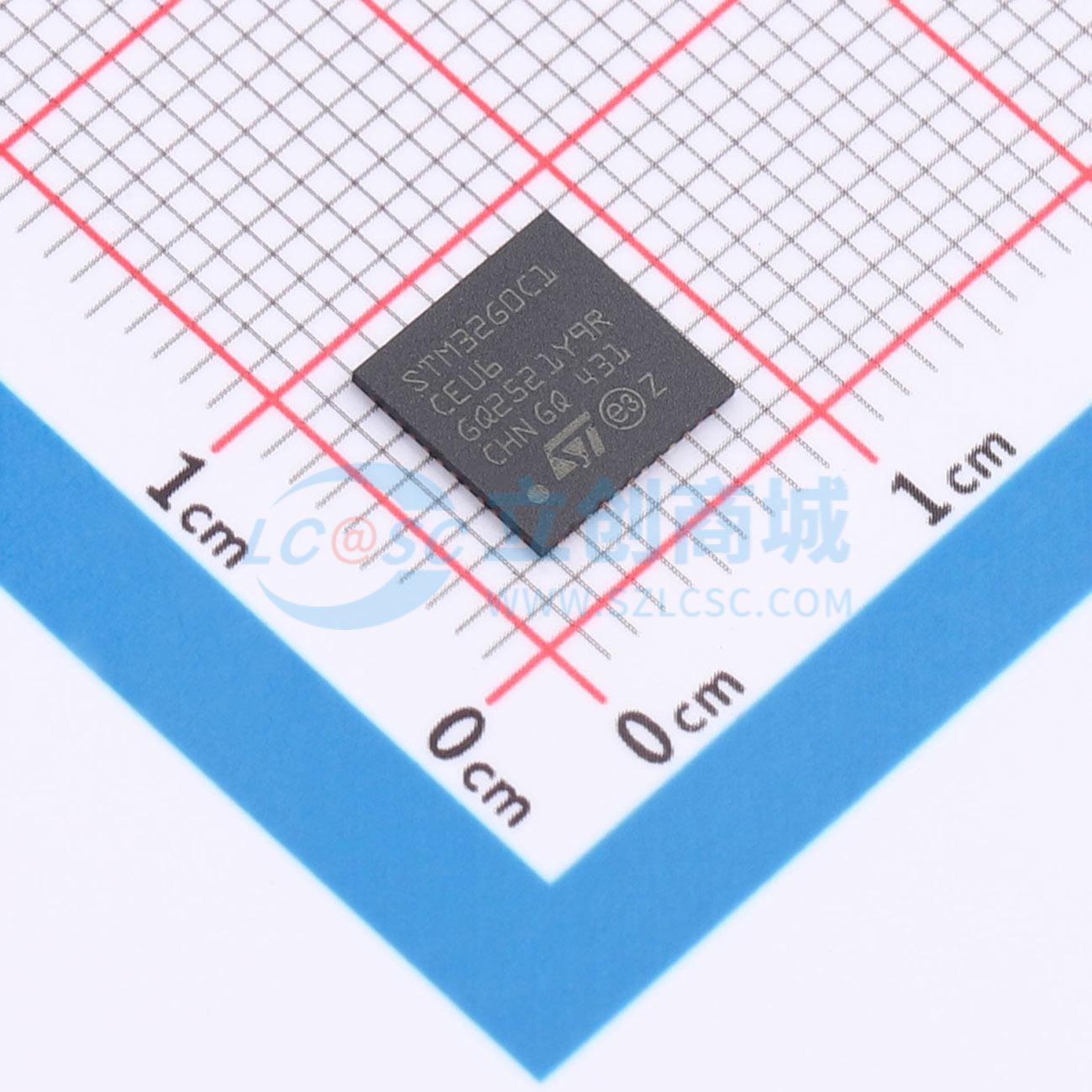

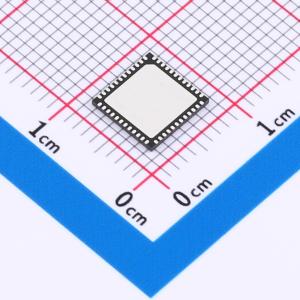

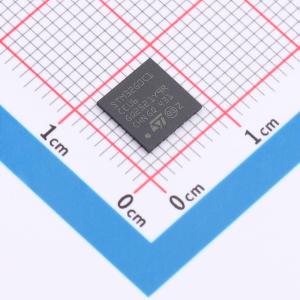

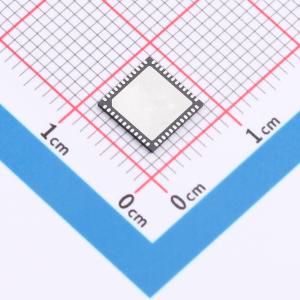

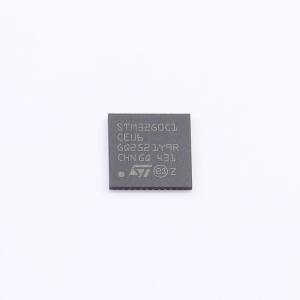

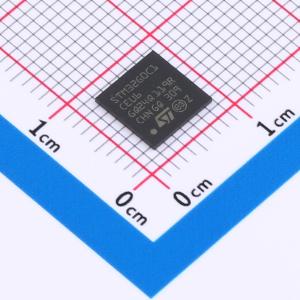

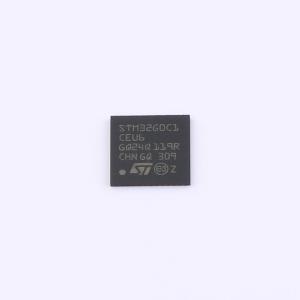

温馨提醒：图片仅供参考，商品以实物为准
STM32G0C1CEU6
主流Arm® Cortex®-M0+ 32位MCU，最高512KB闪存，144KB内存
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 主流Arm Cortex-M0+ 32位MCU，高达512KB Flash，144KB RAM
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G0C1CEU6
- 商品编号
- C5270185
- 商品封装
- UFQFPN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 3.285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 144KB | |
| EEPROM容量 | - | |
| I/O数量 | 44 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该微控制器基于Arm 32位Cortex-M0+内核，最高工作频率达64 MHz。它集成了高达512 KB的Flash存储器，支持双存储区操作和读写同步访问，并包含一个可配置的安全存储区域。片上SRAM容量为144 KB，其中128 KB支持硬件奇偶校验。该器件提供了丰富的通信接口，包括六个USART、三个I²C、三个SPI（其中两个复用I²S接口）、两个FDCAN控制器、一个USB 2.0全速设备/主机控制器以及一个USB Type-C™功率传输控制器。模拟功能包括一个12位ADC、两个12位DAC和三个快速低功耗模拟比较器。定时器资源丰富，共有15个定时器，其中两个支持高达128 MHz的时钟。安全特性集成了AES硬件加密加速器和真随机数生成器。电源管理支持从1.7 V至3.6 V的宽电压范围，并具备多种低功耗模式。该器件还包含一个带日历功能的RTC、CRC计算单元和96位ID。
商品特性
- 内核：Arm 32位Cortex-M0+ CPU，频率高达64 MHz
- 工作温度范围：-40°C 至 85°C / 105°C / 125°C
- 存储器：高达512 KB的Flash存储器，带保护和安全区域，支持双存储区和读写同步操作
- 144 KB SRAM（其中128 KB支持硬件奇偶校验）
- CRC计算单元
- 电压范围：1.7 V 至 3.6 V
- 独立的I/O供电引脚（1.6 V 至 3.6 V）
- 上电/掉电复位、可编程欠压复位、可编程电压检测器
- 低功耗模式：睡眠、停止、待机、关机
- VBAT供电，用于RTC和备份寄存器
- 时钟管理：4至48 MHz晶体振荡器、带校准的32 kHz晶体振荡器、内部16 MHz RC（带PLL选项，精度±1%）、内部48 MHz RC振荡器、内部32 kHz RC振荡器（精度±5%）
- 多达94个快速I/O，全部可映射到外部中断向量，多个5 V耐受I/O
- 12通道DMA控制器，支持灵活映射
- 12位ADC，转换时间0.4 μs（多达16个外部通道），支持硬件过采样达16位，转换范围：0 至 3.6 V
- 两个12位DAC，支持低功耗采样保持
- 三个快速低功耗模拟比较器，输入输出可编程，支持轨到轨
- 15个定时器（其中两个支持128 MHz）：一个用于高级电机控制的16位定时器，一个32位和六个16位通用定时器，两个基本16位定时器，两个低功耗16位定时器，两个看门狗，一个SysTick定时器
- 日历RTC，支持闹钟和从停止/待机/关机模式周期性唤醒
- 通信接口：三个支持快速模式增强版（1 Mbps）的I²C总线接口（带额外电流吸收能力，其中两个支持SMBus/PMBus和从停止模式唤醒）、六个USART（支持主/从同步SPI，其中三个支持ISO7816接口、LIN、IrDA、自动波特率检测和唤醒功能）、两个低功耗UART、三个SPI（32 Mbps，支持4至16位可编程位帧，其中两个复用I²S接口）、HDMI CEC接口（支持帧头唤醒）、USB 2.0全速设备（无需晶振）和主机控制器、USB Type-C™功率传输控制器、两个FDCAN控制器
- 真随机数生成器
- AES加密，支持128/256位密钥
- 开发支持：串行线调试
- 96位ID
- 所有封装符合ECOPACK 2标准
