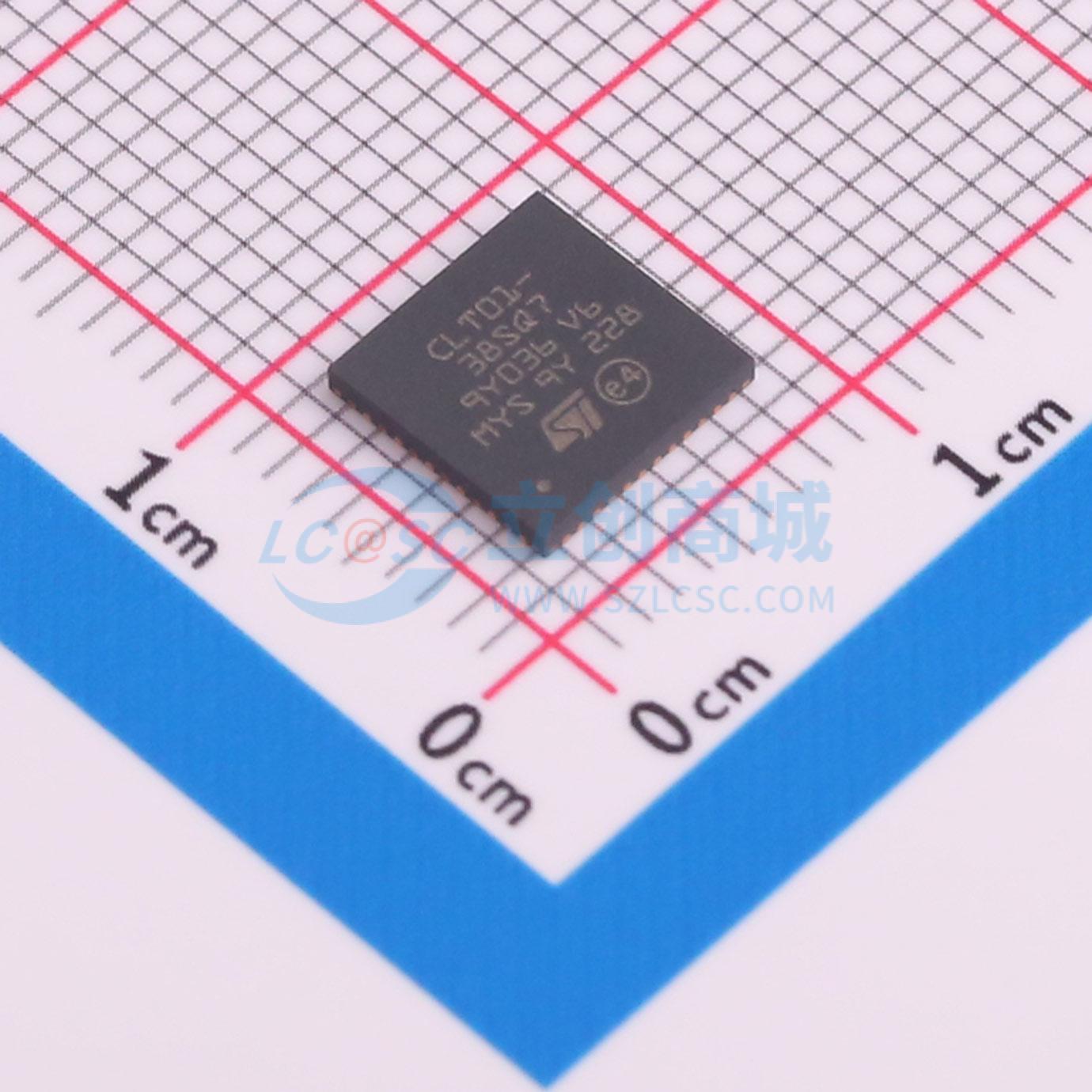

温馨提醒：图片仅供参考，商品以实物为准
CLT01-38SQ7-TR
高速数字输入电流限制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速数字输入限流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- CLT01-38SQ7-TR
- 商品编号
- C5267601
- 商品封装
- QFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 频率 | 6.25MHz | |
| ESD 保护 | 有 |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 8 | |
| 工作温度 | -40℃~+150℃ |
商品概述
CLT01-38SQ7提供8路受保护的数字输入终端，支持序列化状态传输。该设备通过降低功耗（每路输入78 mW）和减少光晶体管数量，提高了I/O模块的密度。其6.25 MHz SPI外设输出将输入状态传输序列化后发送至I/O模块控制器。
商品特性
- 8路输入-8位SPI输出
- 共地高侧输入
- 5V电压调节器
- 封装：QFN 7x7-48L
- 支持35V反极性
- 可调电流限制器
- LED输出用于视觉状态指示
- 可选：16位模式（含奇偶校验、温度和电压报警）
- 支持菊花链
- 输入数字滤波器（可调延迟：20 µs至3 ms）
- 每通道功耗：78 mW
- 符合以下标准：IEC 61000-4-2（接触放电±8 kV，空气放电±15 kV）、IEC 61000-4-4（±4 kV）、IEC 61000-4-5（输入±1 kV，电源±2.5 kV）
- 内置过压鲁棒性和抗干扰数据传输
- 集成QFN 7x7封装
- SPI输出减少光耦合器数量
- 输入LED视觉状态由输入电流供电，无需额外能源
- 整体功耗低于分立方案
应用领域
- 可编程逻辑控制器和远程输入模块
- 带序列化SPI输出的高速受保护数字输入终端
- IEC 61131-2类型1、2和3
- 符合EN 60947-5-2标准
