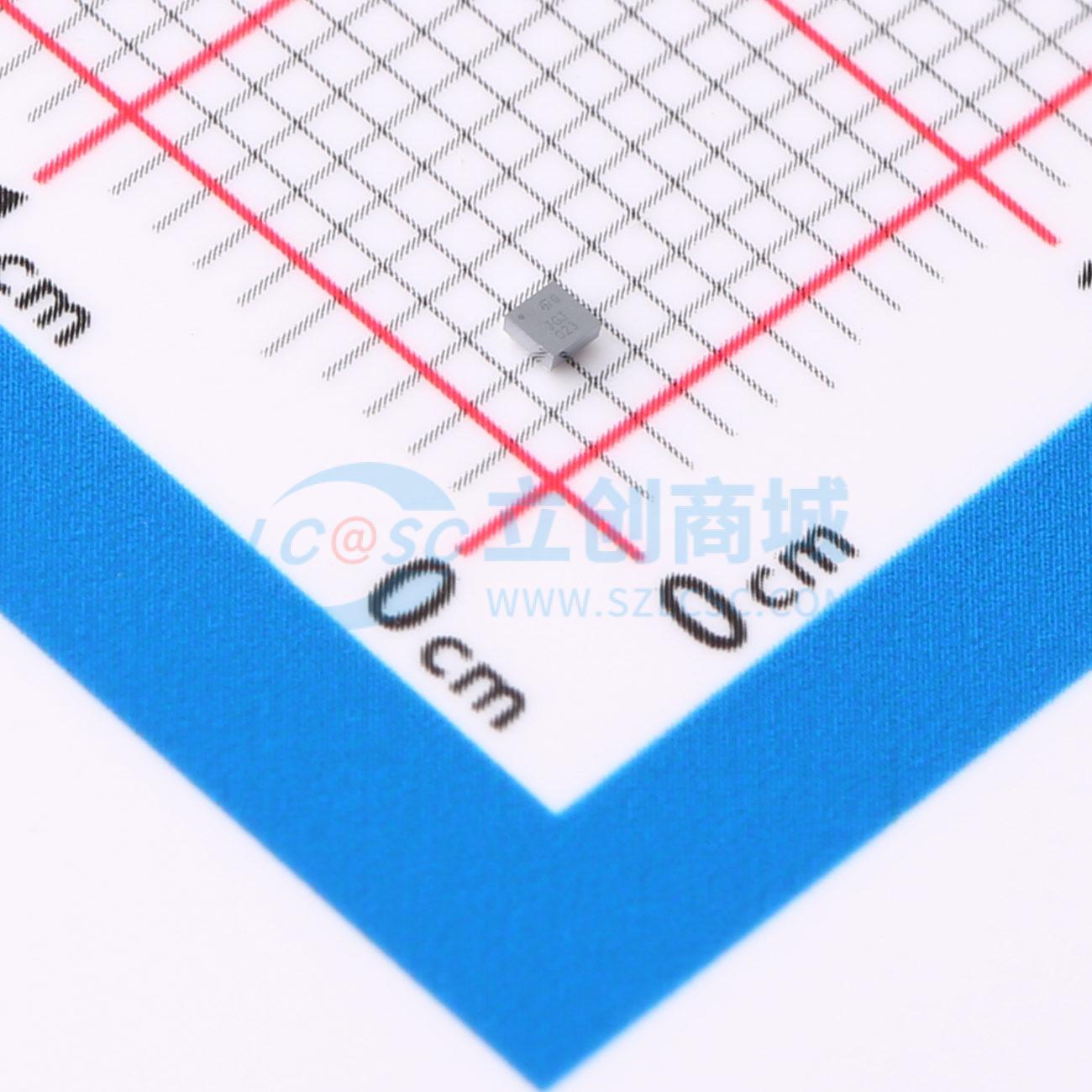

温馨提醒：图片仅供参考，商品以实物为准
HDMI05-CL02F3
HDMI控制线路ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HDMI接口的5线信号调节和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- HDMI05-CL02F3
- 商品编号
- C5267599
- 商品封装
- FlipChip-9
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 阻值 | 100kΩ；1.75kΩ；1.75kΩ；27kΩ | |
| 容值 | 24pF；14pF；10pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 工作温度 | -30℃~+85℃ |
商品概述
HDMI05-CL02F3芯片是一款用于HDMI控制引脚的低电容ESD保护芯片。它集成了I²C总线的上拉电阻、热插拔检测的下拉电阻以及CEC线的上拉电阻。ESD保护电路可防止受保护设备在遭受高达15kV的ESD浪涌时受到损坏。
商品特性
- 低线路电容：最大12 pF
- ESD保护效率高
- 无铅封装
- 超薄封装
- 单片集成提供高可靠性
- 通过集成和晶圆级封装大幅减少寄生元件
- 符合IEC 61000-4-2标准Level 4：空气放电±15kV，接触放电±8kV
- 符合IEC 61000-4-2标准Level 1：空气放电±2kV，接触放电±2kV
应用领域
- 需要为HDMI控制线（CEC、HPD、SCL和SDA）提供ESD保护的场景
- 手机和通信系统
- 便携式多媒体播放器
- 摄像机、数码相机
