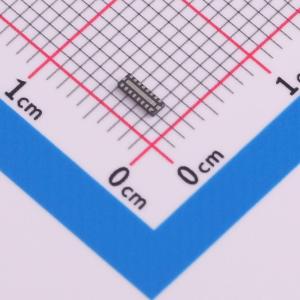

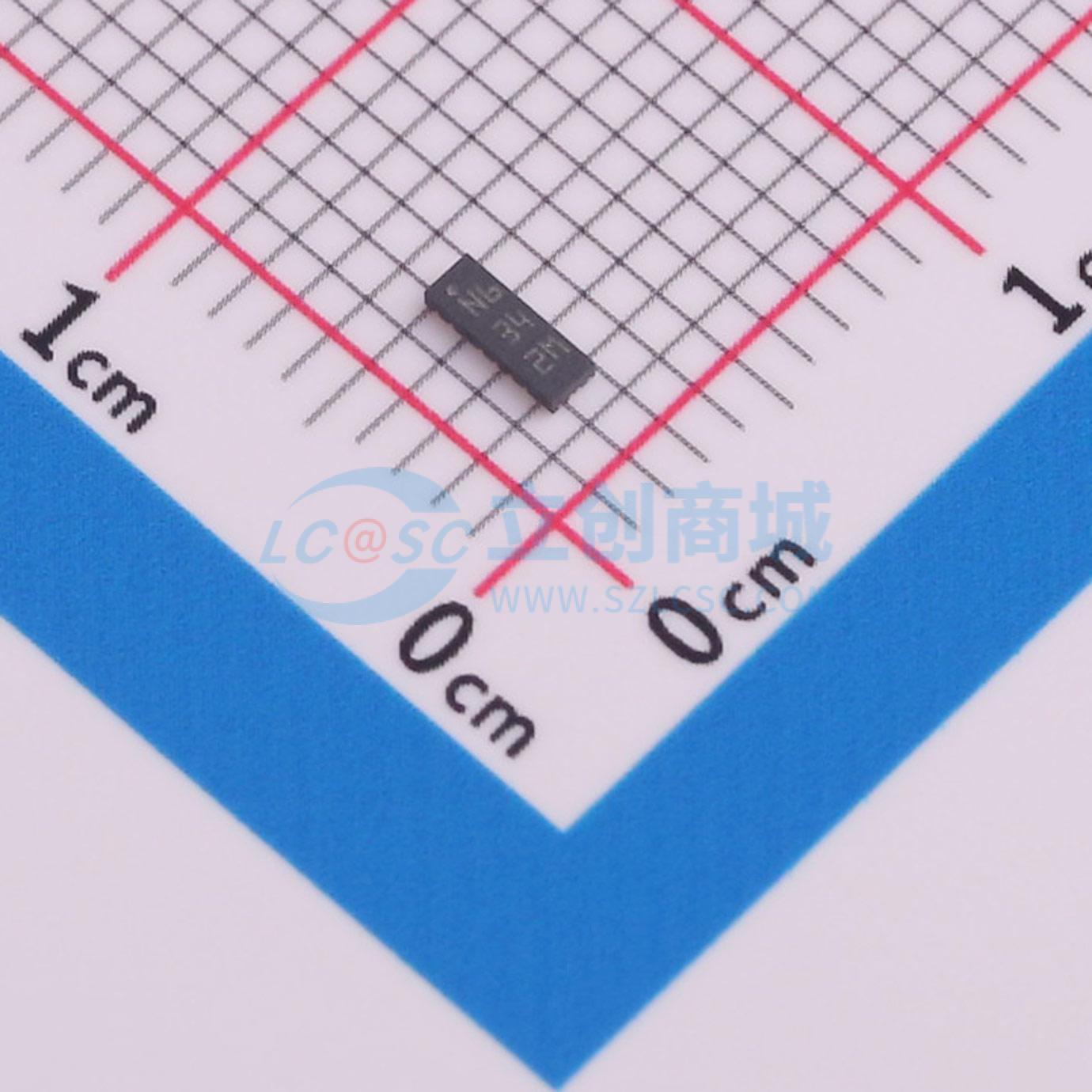

EMIF06-MSD02N16
6 线高度集成产品抑制 EMI/RFI 噪声并防护 ESD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- T-Flash和micro SD card 接口的6线EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF06-MSD02N16
- 商品编号
- C5267594
- 商品封装
- QFN-16L
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 阻值 | 45Ω | |
| 容值 | 20pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 工作温度 | -40℃~+85℃ |
商品概述
EMIF06-MSD02N16是一款6线高度集成产品，旨在抑制EMI/RFI噪声并保护所有实现SD卡或T-Flash卡的设备免受ESD影响。该产品允许设计师无需额外组件即可选择机械卡检测或电气卡检测。通过将20个分立元件集成在4mm²的DFN封装中，EMIF06-MSD02N16为连接SD卡槽的连接器和控制器提供了稳健且节省空间的解决方案。它是micro SD卡/T-Flash卡的专用接口设备，提供ESD保护、EMI滤波、上拉电阻和卡检测电路。每个引脚均连接TVS二极管，除DATx_In、CMD_In和CLK_In外，所有引脚可承受12kV。DATx、CMD和CLK线通过pi滤波器免疫EMI辐射，总线路电容低于20pF，使设备兼容高达52MHz的时钟频率。上拉电阻值固定为90kΩ，兼容电路中可能使用的大多数电平转换器，包括已知具有弱电流输出的自动方向感应转换器。该产品提供使用机械卡检测（通过专用引脚连接到存储卡插槽）或电气卡检测（使用micro SD卡/T-Flash卡DAT3的内部上拉电阻）的灵活性。在机械卡检测情况下，用户必须在连接到micro SD/T-Flash插槽CD（卡检测）的电路上添加上拉电阻，设备内置90kΩ上拉电阻。
商品特性
- 设计灵活性高
- 无铅封装
- PCB占用空间极小：3.5mm×1.2mm
- 封装极薄：最大0.55mm
- ESD抑制效率高
- 符合外部引脚的IEC61000-4-2 level4标准
- 单片集成提供高可靠性
- 通过集成和μQFN封装大幅减少寄生元件
应用领域
- 便携式设备
- 导航系统
- 数码静态相机
- 工业和医疗设备
- 实现SD卡或T-Flash卡的设备
- micro SD卡/T-Flash卡接口设备
