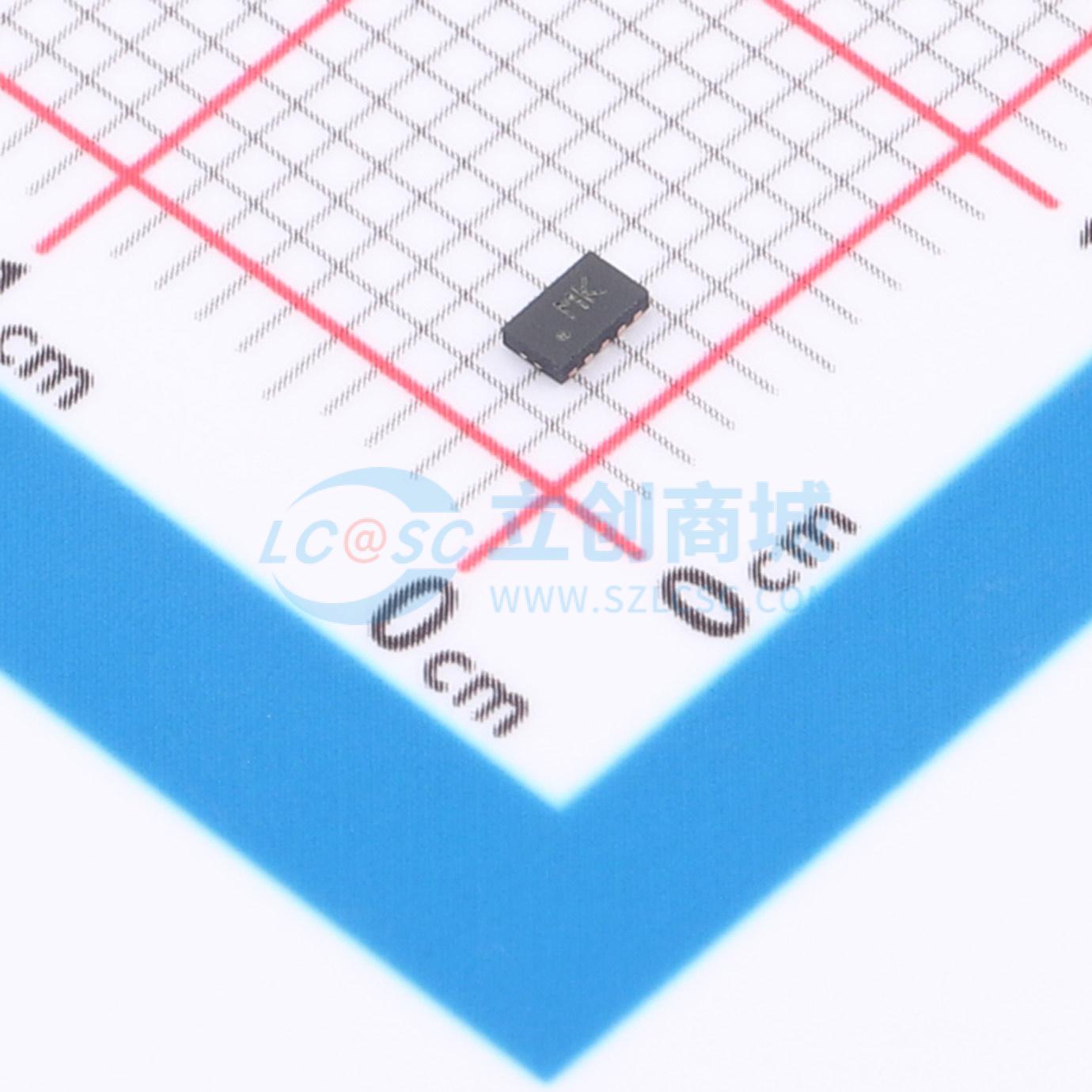

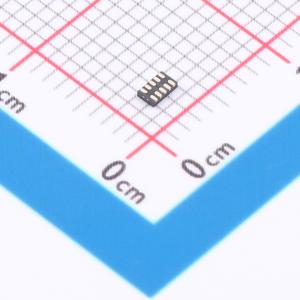

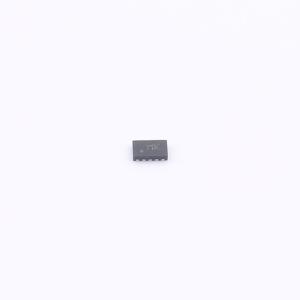

ECMF4-40A100N10
高速串行接口用带ESD保护的共模滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4线共模滤波器（带ESD保护功能），面向高速串行接口
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF4-40A100N10
- 商品编号
- C5267593
- 商品封装
- QFN-10L
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电流 | 100mA | |
| 频率 | 10.7GHz | |
| 滤波器阶数 | 4 | |
| 阻值 | 3Ω |
| 属性 | 参数值 | |
|---|---|---|
| 容值 | 0.25pF | |
| ESD 保护 | 有 | |
| 通道数 | 4 | |
| 衰减值 | 21dB@5GHz；17dB@6GHz；15dB@2.4GHz | |
| 工作温度 | -55℃~+125℃ |
商品概述
ECMF2-40A100N6和ECMF4-40A100N10是高度集成的共模滤波器，旨在抑制HDMI 2.1、HDMI 2.0、HDMI 1.4、USB4、USB 3.2 Gen2、USB 2.0、以太网、MIPI、Display Port及其他高速串行接口等高速差分串行总线上的EMI/RFI共模噪声。它们具有非常大的差分带宽以符合这些标准，还能保护和过滤一或两条差分通道。
商品特性
- 10.7 GHz差分带宽，符合HDMI 2.1、HDMI 2.0、HDMI 1.4、USB4、USB 3.2 Gen2、USB 2.0、MIPI、Display Port等标准
- WLAN频率下的高共模衰减：2.4 GHz时-15 dB，5.0 GHz时-21 dB，6.0 GHz时-17 dB
- 低串联电阻：3.0 Ω
- PCB空间消耗极低
- 薄封装：最大0.5 mm
- 通过集成大幅减少寄生元件
- 无铅且符合RoHS标准的封装
- 超过IEC 61000-4-2 level 4标准：接触放电（ECMF2-40A100N6为±9 kV，ECMF4-40A100N10为±10 kV）；空气放电（ECMF2-40A100N6为±20 kV，ECMF4-40A100N10为±25 kV）
应用领域
- 笔记本电脑
- 流媒体盒、HDMI棒
- 游戏机、机顶盒
- 平板
- 便携设备
