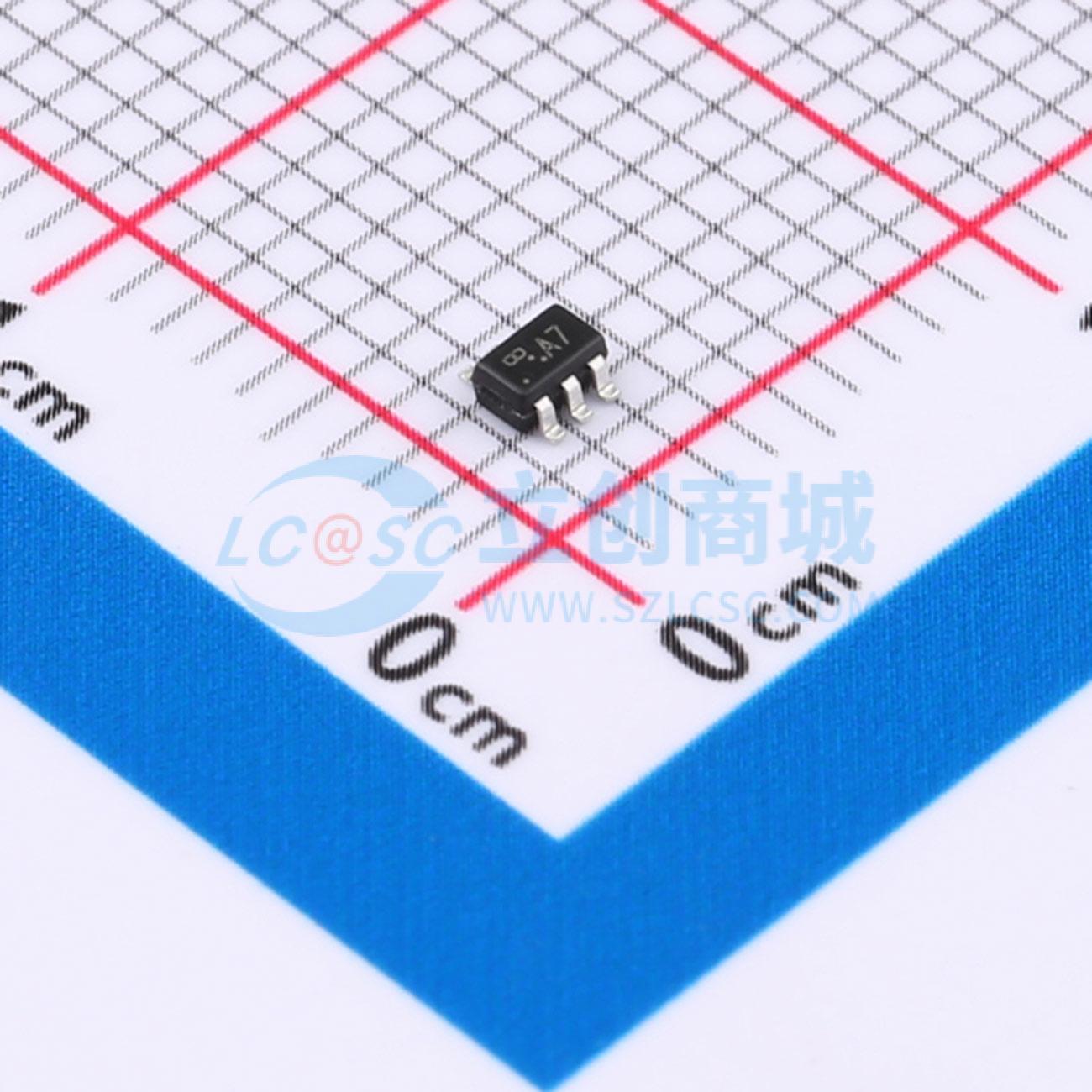

BAV99DW
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1对共阳极和1对共阴极 | |
| 耗散功率(Pd) | 200mW | |
| 整流电流 | 130mA | |
| 直流反向耐压(Vr) | 75V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 4A | |
| 反向电流(Ir) | 1uA@75V | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | - |
商品特性
- 器件安装在FR4印刷电路板上。
- 最大允许连续正向电流是环境温度的函数。
- 结温T_J = 150°C，典型值。
- 结温T_J = 25°C，典型值。
- 结温T_J = 25°C，最大值。
- 正向电流是正向电压的函数。
- 频率f = 1MHz，结温T_J = 25°C。
- 反向电流是结温的函数。
- 二极管电容是反向电压的函数，典型值。
