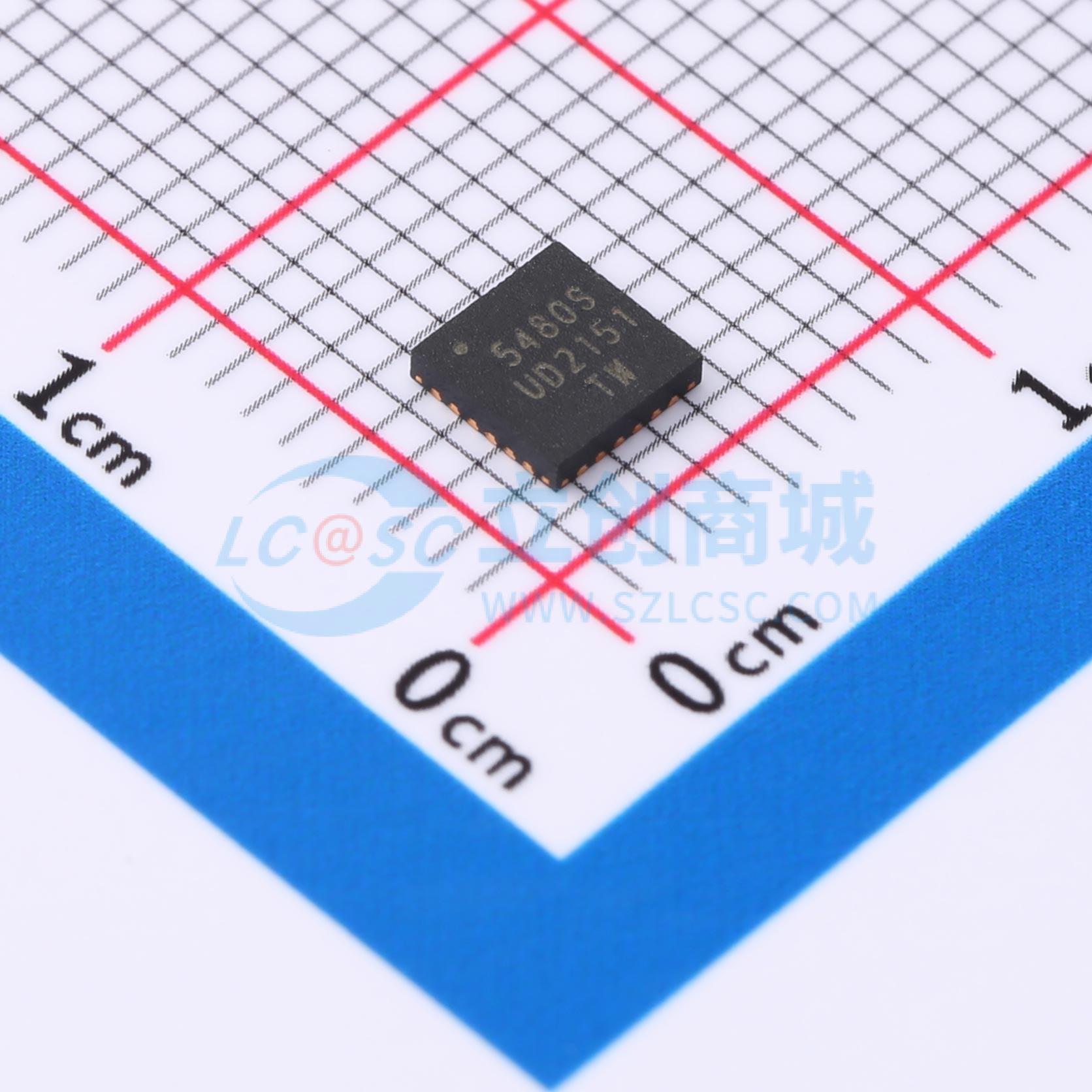

温馨提醒：图片仅供参考，商品以实物为准
CS5480SG-INZ
CS5480SG 三通道电能测量集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度、三通道电能测量模拟前端，提供有功、无功和视在电能测量，以及RMS电压和电流测量。
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- CS5480SG-INZ
- 商品编号
- C5263912
- 商品封装
- QFN-24
- 包装方式
- 托盘
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 通道数 | 3 | |
| 精度 | 0.1% | |
| 工作电压 | 3.3V | |
| 动态范围 | 4000:1 | |
| 接口类型 | UART；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3.9mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.4V | |
| 基准电压源温漂 | 25ppm/℃ | |
| 时钟频率(fc) | 4.096MHz |
商品概述
CS5480SG是一款高精度、三通道的能量测量模拟前端。 CS5480SG为每个通道集成了独立的四阶Delta-Sigma模数转换器、参考电路以及经过验证的EXL信号处理内核，可进行有功、无功和视在能量测量。此外，还可进行均方根（RMS）和功率因数计算。计算结果可通过可配置的能量脉冲输出，或通过UART/SPI串口直接访问片上寄存器输出。 通过串口还可进行瞬时电流、电压和功率测量。提供多种串口选项，方便客户灵活选择。SPI接口速度更快，两线UART接口在需要隔离时可将隔离成本降至最低。 三个可配置的数字输出可提供能量脉冲、过零、能量方向和中断功能。可针对多种情况产生中断，包括电压骤降或骤升、过流等。通过校验和和写保护确保片上寄存器的完整性。CS5480SG设计用于与多种电压和电流传感器接口，包括分流电阻、电流互感器和罗氏线圈。 片上功能使数字校准简单且超快速，可最大程度减少客户生产线末端所需的时间。片上低漂移的电压基准可确保全温度范围内的性能。只需一个3.3V电源，功耗极低，小于13mW。为减少空间需求，CS5480SG采用低成本的4mm×4mm 24引脚QFN封装。
商品特性
- 超低噪声水平和高信噪比，模拟性能卓越
- 在4000:1动态范围内，能量测量精度达0.1%
- 在1000:1动态范围内，电流RMS测量精度达0.1%
- 3个独立的24位、四阶Delta-Sigma调制器，用于电压和电流测量
- 3个可配置的数字输出，用于能量脉冲、过零或能量方向指示
- 支持分流电阻、电流互感器和罗氏线圈电流传感器
- 片上测量与计算功能：
- 有功、无功和视在功率
- 电压和电流RMS值
- 功率因数和线频率
- 瞬时电压、电流和功率
- 过流、电压骤降和电压骤升检测
- 片上超快速数字校准
- 通过校验和和写保护实现内部寄存器保护
- UART/SPI串口接口
- 片上温度传感器
- 片上电压基准（典型值25 ppm/°C）
- 单3.3V电源供电
- 超精细相位补偿
- 低功耗：<13 mW
- 电源配置：GNDA = GNDD = 0V，VDDA = +3.3V
- 4mm×4mm、24引脚QFN封装
