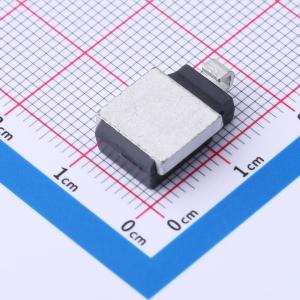

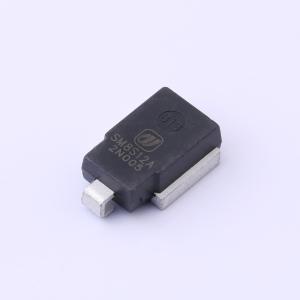

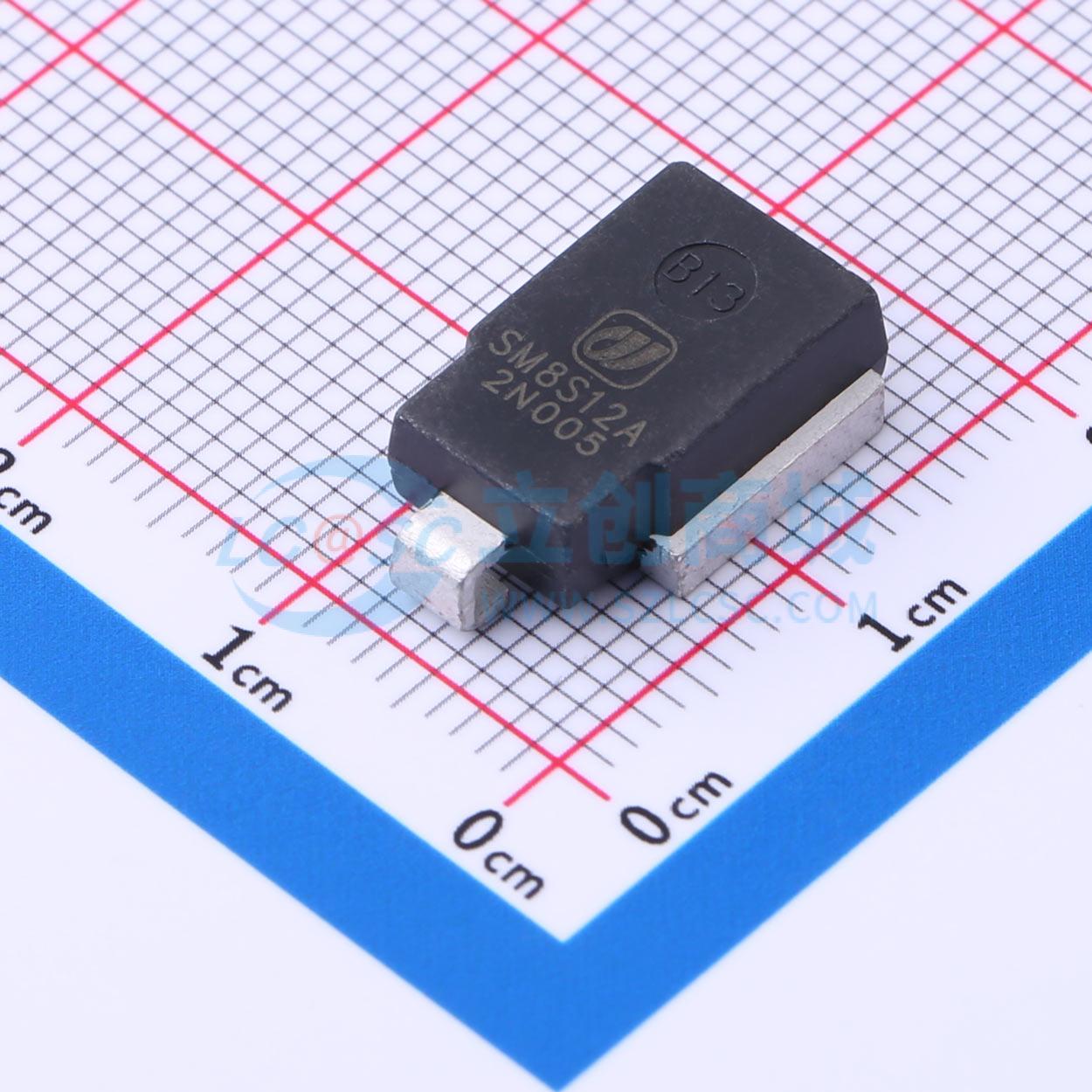

SM8S12A
单向TVS 12V截止 峰值脉冲电流：332A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ITmA=5
- 品牌名称
- Zhengxin(正芯)
- 商品型号
- SM8S12A
- 商品编号
- C5261354
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 332A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 14V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 采用化学方法制造的芯片
- 结采用耐高温绝缘胶进行钝化处理
- 具备 T_J = 175 ℃ 的工作能力，适用于高可靠性和汽车应用要求
- 仅提供单向极性
- 低泄漏电流
- 低正向压降
- 高浪涌承受能力
- 符合 ISO16750 - 2 浪涌规范（根据测试条件而异）
- 符合 MSL 1 级标准，最高液相回流峰值温度为 245 ℃
- 通过 AEC - Q101 认证
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击引起的电压瞬变
- 汽车负载突降保护应用
