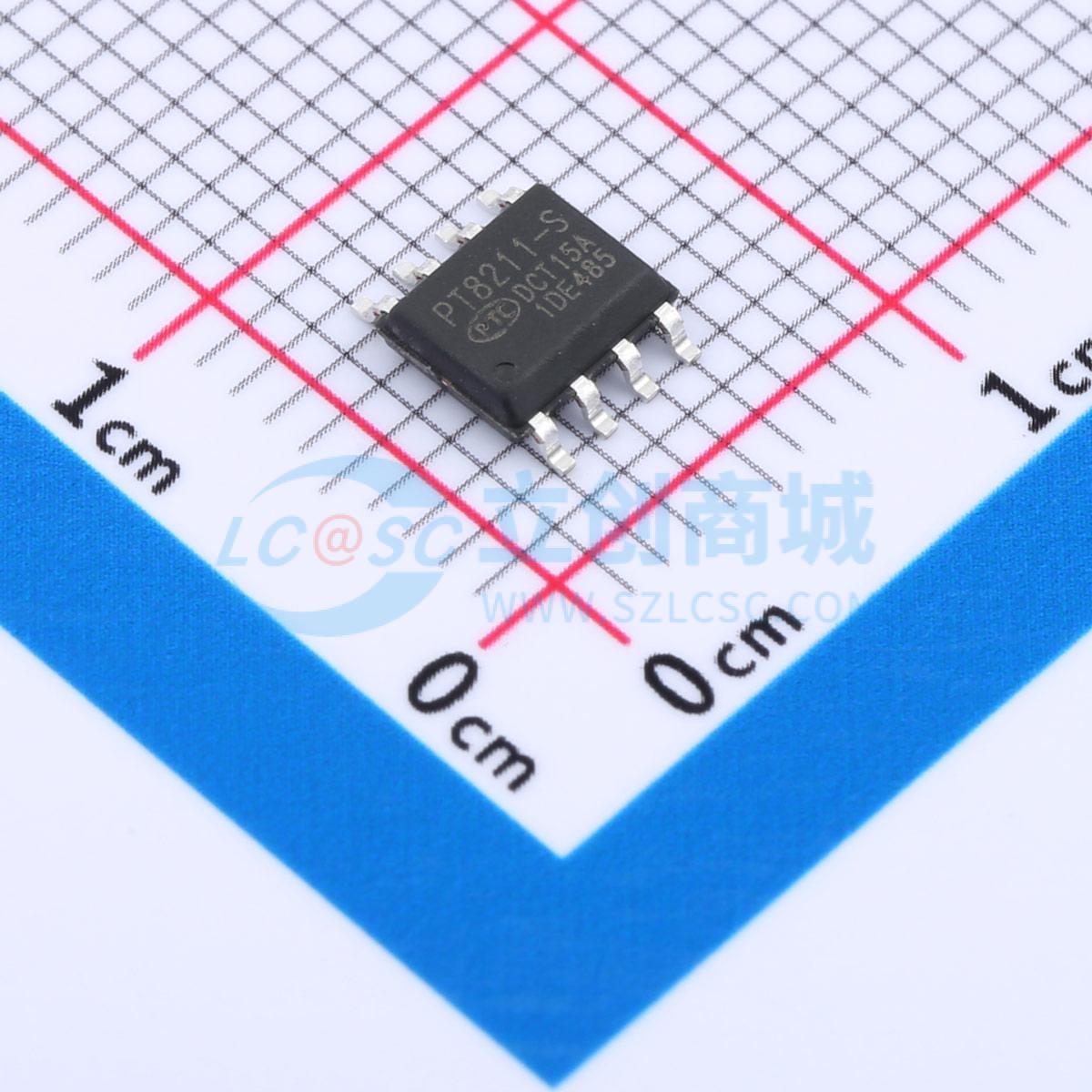

PT8211-S
16-Bit数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双通道、16位的数模转换器IC，采用CMOS技术，专为数字音频应用而设计。内部转换架构基于R-2R电阻梯形网络，内部电路匹配良好，即使在整个电源电压范围内也能实现16位动态范围。还增强了数字串行总线的时序响应性能，配合快速切换的R-2R网络，支持8倍过采样音频信号。支持宽范围的采样频率，在功能上与TDA1311兼容。其数字输入时序格式为最低有效位对齐（LSBJ），也称为日本输入格式。数字代码格式为二进制补码且最高有效位优先。有8引脚SOP或DIP封装。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT8211-S
- 商品编号
- C5260468
- 商品封装
- SOP-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 串行 | |
| 工作电压 | 3.3V | |
| 输出类型 | - |
商品概述
PT8211是一款双通道、16位的数模转换器IC，采用CMOS技术，专为数字音频应用而设计。其内部转换架构基于R - 2R电阻梯形网络，内部电路匹配良好，即使在整个电源电压范围内也能实现16位的动态范围。PT8211还增强了数字串行总线的时序响应性能，结合快速切换的R - 2R网络，使其也支持8倍过采样音频信号。 PT8211支持宽范围的采样频率，在功能上与TDA1311兼容。其数字输入时序格式为最低有效位对齐（LSBJ），即所谓的日本输入格式。数字代码格式为二进制补码且最高有效位优先。PT8211提供8引脚SOP或DIP封装。
商品特性
- 采用CMOS技术，支持3.3V总线输入电平
- 低功耗
- 同一芯片内有两个音频通道输出
- 16位动态范围
- 总谐波失真低
- 两个输出通道之间无相位偏移
- 提供8引脚SOP或DIP封装
应用领域
- 数字音频设备
- 光盘驱动器/视频光盘
- 多媒体声卡
- MPEG解码卡
