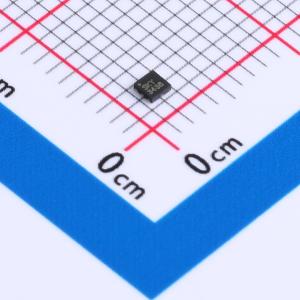

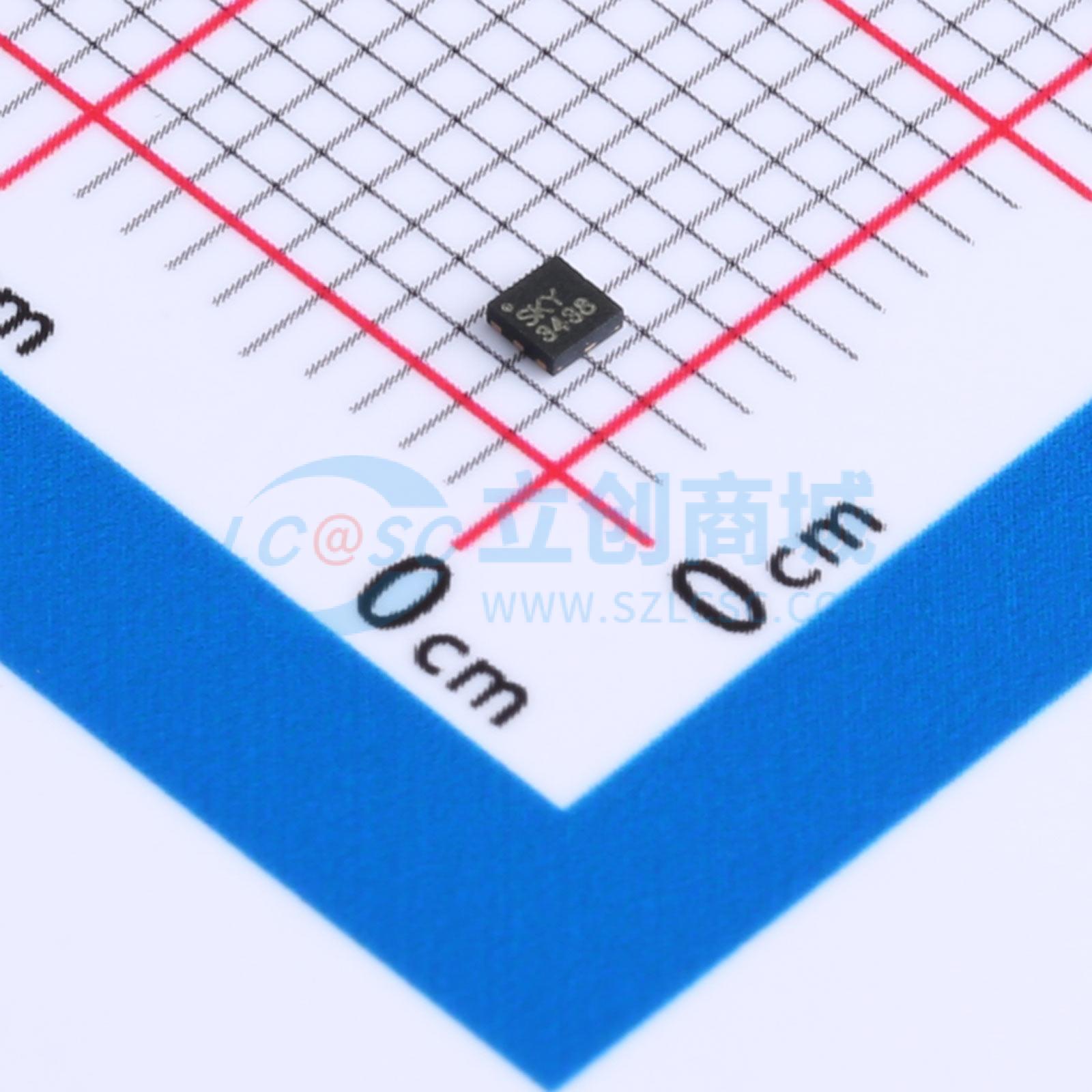

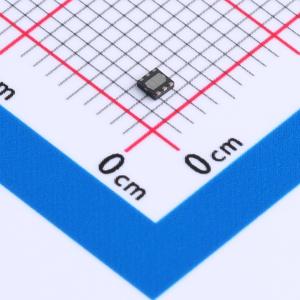

SKY13438-374LF
0.1-6.0GHz双刀双掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SKY13438-374LF是一款pHEMTGaAs双刀双掷(DPDT)开关，设计用于2.4和6.0GHz双频段无线局域网应用。该开关提供高线性度、低插入损耗和高隔离度。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13438-374LF
- 商品编号
- C5258860
- 商品封装
- XFDFN-6(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 25dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.2dB | |
| 工作电压 | 1.8V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SKY13438 - 374LF是一款pHEMT砷化镓双刀双掷（DPDT）开关，专为2.4 GHz和6.0 GHz双频段无线局域网应用而设计。该开关在两个频段均具备高线性性能、低插入损耗和高隔离度。 开关由两个电压输入（V1和V2）控制。根据施加到控制引脚的逻辑电压电平，ANT1和ANT2引脚通过低插入损耗路径连接到两个开关射频输出（RX或TX）之一，同时与备用端口保持高隔离路径。 该开关采用紧凑的1.5×1.5 mm、6引脚外露焊盘塑料微引脚框架封装双列（MLPD）封装制造。
商品特性
- 宽带频率范围：0.1至6.0 GHz
- 正控制电压范围：1.8至5.0 V
- 低插入损耗：在2.5 GHz时典型值为−0.65 dB，在6.0 GHz时典型值为−1.20 dB
- 高隔离度：在2.5 GHz时典型值为−27 dB，在6.0 GHz时典型值为−25 dB
- P1dB：在3 V、2.5 GHz时典型值为+31 dBm，在3 V、6.0 GHz时典型值为+29 dBm
- 小型MLPD（6引脚、1.5×1.5 mm）无铅封装（根据JEDEC J - STD - 020标准，湿敏等级1，260 ℃）
应用领域
- 双频段无线局域网（802.11 a/b/g/n）
- 分集天线切换
