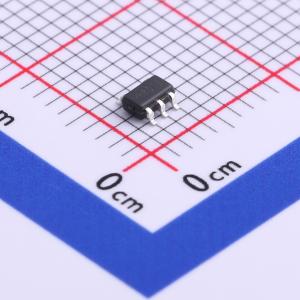

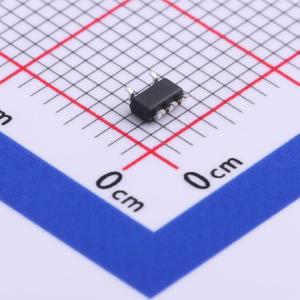

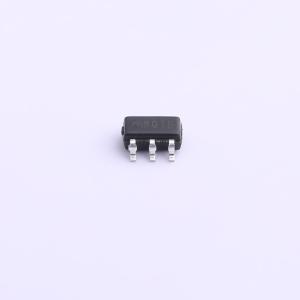

温馨提醒：图片仅供参考，商品以实物为准
ME2107A50M5G
高效同步升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2107是一款高效、低功耗、带有使能真关断功能的PFM控制同步升压DC-DC转换器,适用于单节碱性、镍氢干电池供电设备,以及单节锂电供电设备。具有短路保护功能,低静态电流,高效率,可提供1.8V~5.0V输出电压。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2107A50M5G
- 商品编号
- C571399
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5.5V | |
| 输出电压 | 5V | |
| 输出电流 | 300mA | |
| 开关频率 | 320kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 7.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
ME2107是一系列高效、低功耗、带有使能真关断及短路保护功能的PFM控制同步升压DC-DC转换器。内置使能真关断功能，使能关断时，输入输出真正断开，系统消耗电流极低，且具有短路保护功能，提高设备使用周期和可靠性。ME2107可提供1.8V~5.0V输出电压，步进0.1V。芯片0.9V输入时可启动输出3.3V电压带1mA以上负载。适合应用单节碱性、镍氢干电池供电设备。同步升压，SOT23-5封装，外围仅需要四个元件，就可以完成低输入电池电压升压到所需的工作电压。
商品特性
- 高效率：93%
- 低压启动：0.9V@IOUT = 1mA
- 低静态电流：7.5uA
- 频率：320KHz
- 输出电压：1.8V~5.0V
- 输出精度：±2%
- 输出电流：300mA以上
- 使能真关断
- 短路保护
- 同步整流
应用领域
- 1~3节干电池的电子设备
- 单节锂电供电设备
- 数码相机
- LED手电筒
- LED灯
- 血压计
- 遥控玩具
- 无线耳机
- 无线鼠标键盘
- 医疗器械
- 汽车防盗器
- 充电器
- VCR
- PDA等手持电子设备
