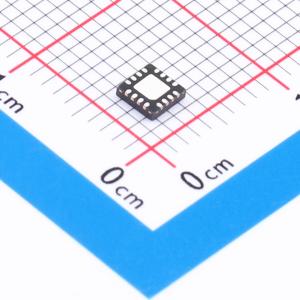

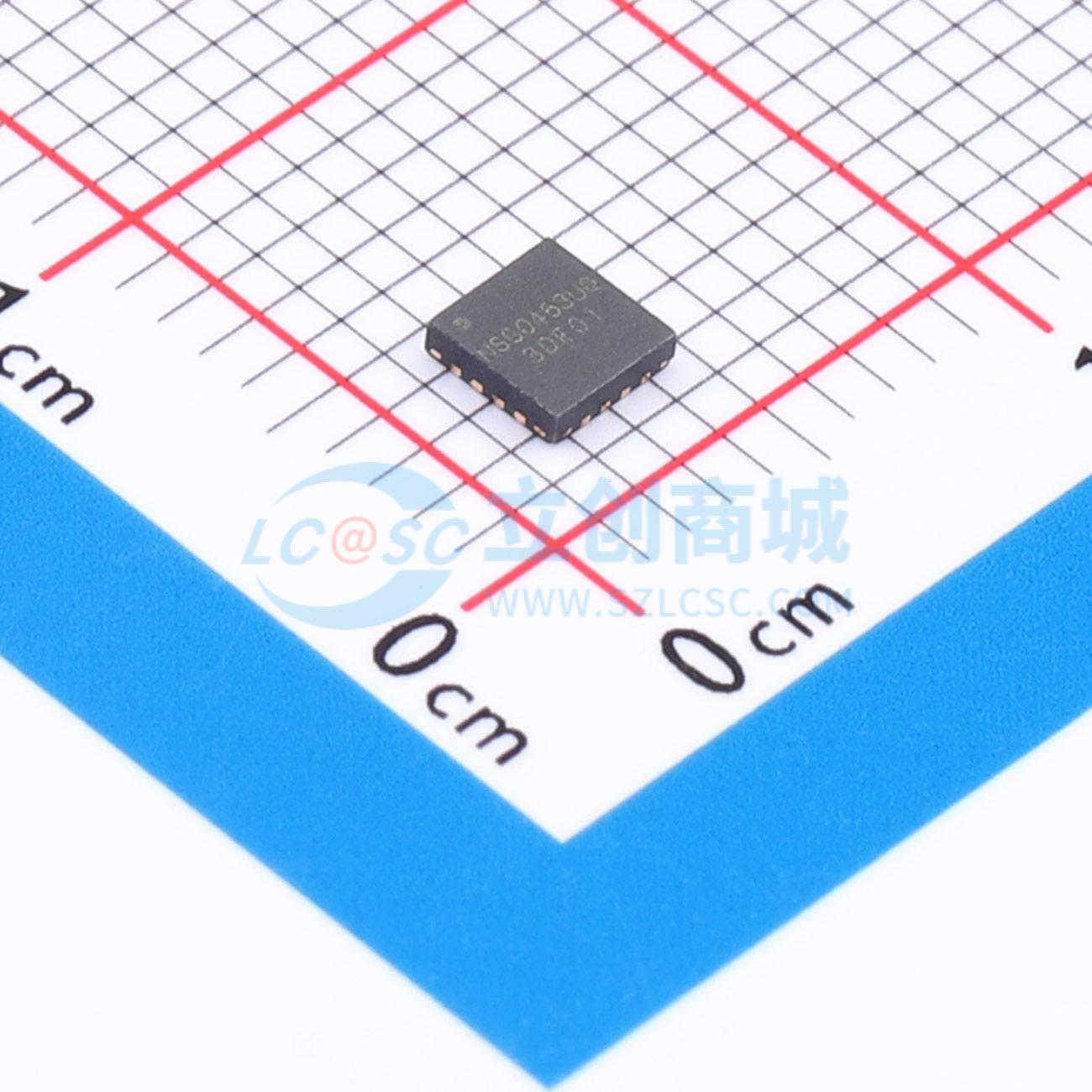

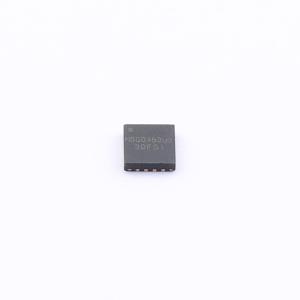

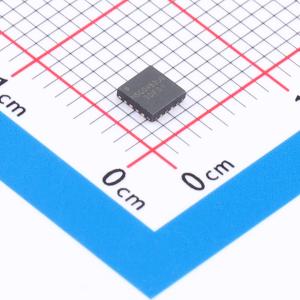

NSG0463UQ

带LDO的三相PMOS+NMOS半桥驱动芯片

描述

NSG0463UQ是一款带LDO的三相PMOS+NMOS半桥驱动芯片，最高工作电压可达40V，依托高低压兼容工艺实现高、低侧栅驱动电路单芯片集成，具备6通道三相输出与±50V/ns的dv/dt耐受能力，兼容3.3V、5V和15V输入逻辑，易于简化PCB设计、驱动方案简洁。器件内置3.3V/40mALDO、130ns防直通死区、过温保护与欠压锁定电路，符合RoHS标准，可提升系统可靠性、降低外围器件需求、提高功率密度，支持-40~125℃宽温度范围与更宽栅极驱动电压。封装采用QFN16（3mm×3mm），适用于中小型功率电机驱动、功率MOSFET驱动、半桥/全桥电源转换器以及任何互补驱动转换器等应用场景。

品牌名称

WXNSIC(国硅集成)

商品型号

NSG0463UQ

商品编号

C55638710

商品封装

QFN16(3x3)​

包装方式

编带

商品毛重

0.348961克(g)
