YD7389A

YD7389A 是车载音响用内含四通道音频功放的三路电源管理电路。

• +B 输入工作电压范围：8.5V~18V，最大输入电压 +B 大于 28V
• 过压(24.5V)和过温 (165°C) 保护

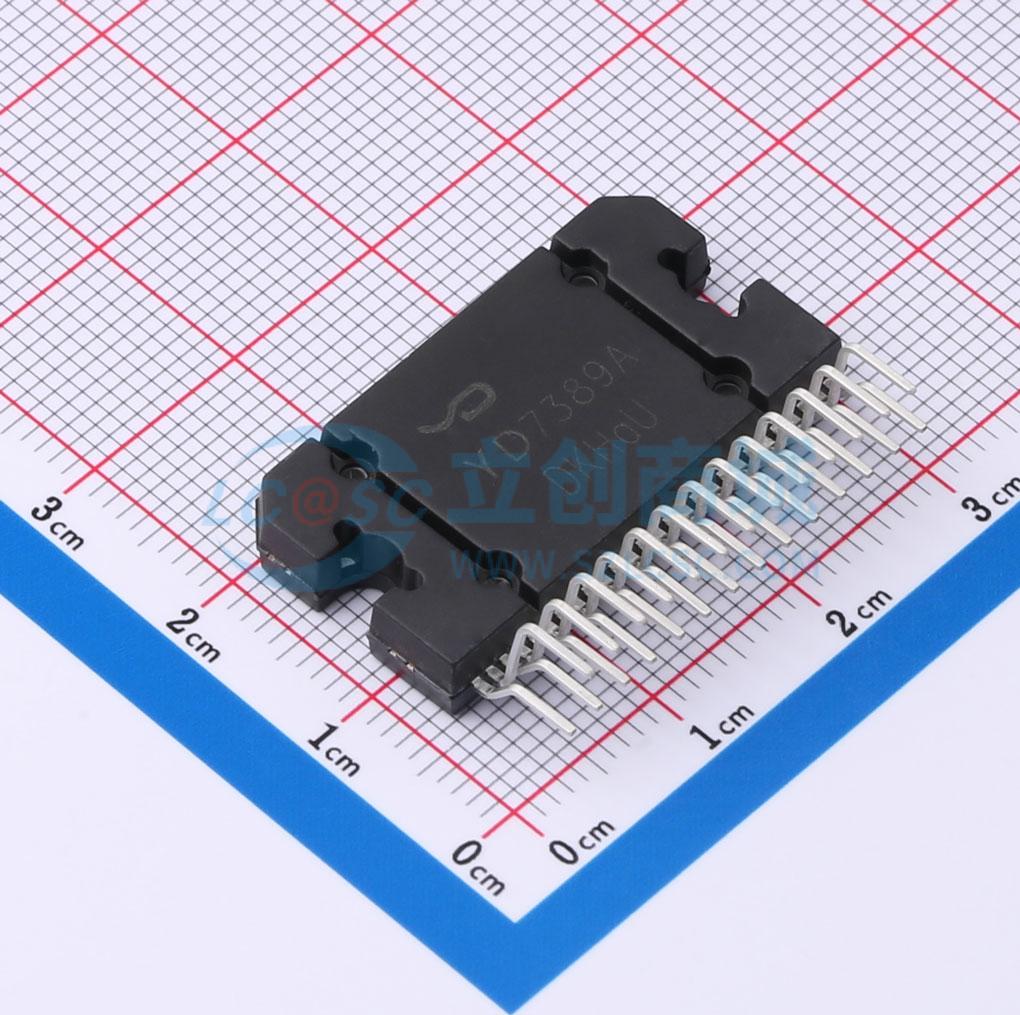

• 采用 HZIP27 功率封装形式
• 输出功率大：Po = 25W×4（Vcc = 14.4V，BTL，RL = 4Ω，THD = 10%）。四声道均采用 BTL 回路，无需外接输出电容
• 具有待机和静音功能
• 增益固定（Gv = 26dB），外围器件少
• 内含过压保护，短路保护和热保护
• 2 路电源调整输出：MCU(VDD) 电源：Vout1 = 5.0V，精度 ±2.0%，Iol(max) = 500mA，常通，低压差 +B - Vout3 ≲ 1.5V，空载电流小于 100μA，具有抗反向电流功能。音频回路供电：Vout2 = 9.0V，Io2(max) = 300mA，可关断，受 CTL 端控制，+B ≲ 9.5V 时，低压差 +B - Vout2 ≤ 0.5V
• 1 路开关输出：外部供电：I03(max) = 300mA，可关断，受 CTL 端控制，低压差 +B - Vout3 ≲ 0.5V
• 关断信号：CTL 端输入高电平 (VCTL > 2.2V) 或悬空(此时 VCTL 输出 2.2V~3.3V) 时，关断 Vout2 和 Vout3。CTL 端输入低电平 (VCTL < 0.8V) 时，Vout2 和 Vout3 有输出
• 所有输出均有过流保护
