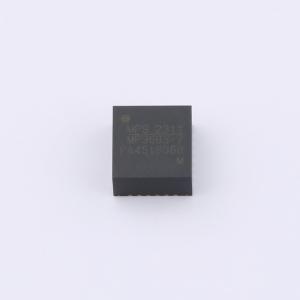

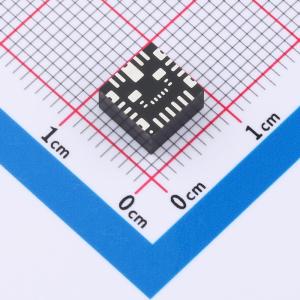

MPM3683GQN-7

降压型 2.7V~16V 600mV~5.5V 8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3683-7 是一款易于使用的全集成降压DC/DC 电源模块，其持续电流为 8A，峰值电流为 10A。MPM3683-7 集成了一个 DC/DC 变换器、功率电感和一些基础无源元件。MPM3683-7 可在宽输入电压范围内实现输出电流的极好的负载和线性调整率。MPM3683-7 采用的恒定导通时间控制模式（COT）可提供快速瞬态响应，并使环路更易稳定。通过工作模式配置，MPM3683-7 的工作频率可被方便地设置为 600kHz 、800kHz 或1000kHz，且无论输入输出电压如何，工作频率都可保持恒定。MPM3683-7 含有一个约为 1.6ms 的内部软启动（SS）时间定时器。该时间数值可使用位于TRK/REF 和 Vo Sense- 引脚之间的外部软启动(SS) 电容调高。漏级开路结构的输出指示（PG）引脚，可指示输出电压是否在正常范围内。MPM3683-7 具有全集成非锁定保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。MPM3683-7 采用节省空间的 QFN-28（7mmx7mmx4mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3683GQN-7
商品编号: C5252330
商品封装: QFN-28(7x7)
包装方式: 托盘
商品毛重: 0.71克(g)

商品参数

商品概述

MPM3683-7 是一款易于使用的全集成降压DC/DC 电源模块，其持续电流为 8A，峰值电流为 10A。MPM3683-7 集成了一个 DC/DC 变换器、功率电感和一些基础无源元件。MPM3683-7 可在宽输入电压范围内实现输出电流的极好的负载和线性调整率。 MPM3683-7 采用的恒定导通时间控制模式（COT）可提供快速瞬态响应，并使环路更易稳定。通过工作模式配置，MPM3683-7 的工作频率可被方便地设置为 600kHz 、800kHz 或1000kHz，且无论输入输出电压如何，工作频率都可保持恒定。 MPM3683-7 含有一个约为 1.6ms 的内部软启动（SS）时间定时器。该时间数值可使用位于TRK/REF 和 Vo Sense- 引脚之间的外部软启动(SS) 电容调高。漏级开路结构的输出指示（PG）引脚，可指示输出电压是否在正常范围内。 MPM3683-7 具有全集成非锁定保护功能，包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MPM3683-7 采用节省空间的 QFN-28（7mmx7mmx4mm）封装。

商品特性

最小电压为 2.7V 的宽输入电压范围：2.7V 至 16V，外部 3.3V 偏置时；4V 至 16V，内部偏置或外部 3.3V 偏置时
差分输出电压远端采样
低导通阻抗集成功率 MOSFET
集成电感
专有开关损耗降低技术
用于超速瞬态响应的自适应恒定导通时间（COT）控制
采用 Zero-ESR 输出电容可稳定工作
0°C 至 +70°C 结温范围内的参考电压精度为 0.5%
-40°C 至 +125°C 全温范围内的参考电压精度为 1%
可选跳频模式或强制连续导通工作模式（CCM）
极好的负载调整率
输出电压追踪功能
输出电压放电功能
断电期间 PGOOD 低电平有源钳位
最小为 1.6ms 的可编程软启动时间
输出预偏置电压启动
可选开关频率：600kHz、800kHz 和 1000kHz
非锁定保护、过流保护（OCP）、欠压保护（UVP）、欠压锁定保护（UVLO）、过温保护和过压保护（OVP）
从 0.6V 至高达 5.5V 的可调输出电压范围
采用 QFN-28 (7mmx7mmx4mm) 封装

应用领域

电信和网络系统
基站
工业系统
服务器&存储应用
FPGA & ASIC 卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	2.7V~16V
	输出电压精度	±1%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	8A
	静态电流(Iq)	850uA

	属性	参数值
	开关频率	600kHz；1MHz；800kHz
	特性	过流保护；过压保护；欠压保护；过热保护
	长度	7mm
	宽度	7mm
	高度	4mm
	工作温度	-40℃~+125℃
