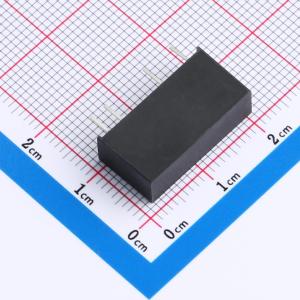

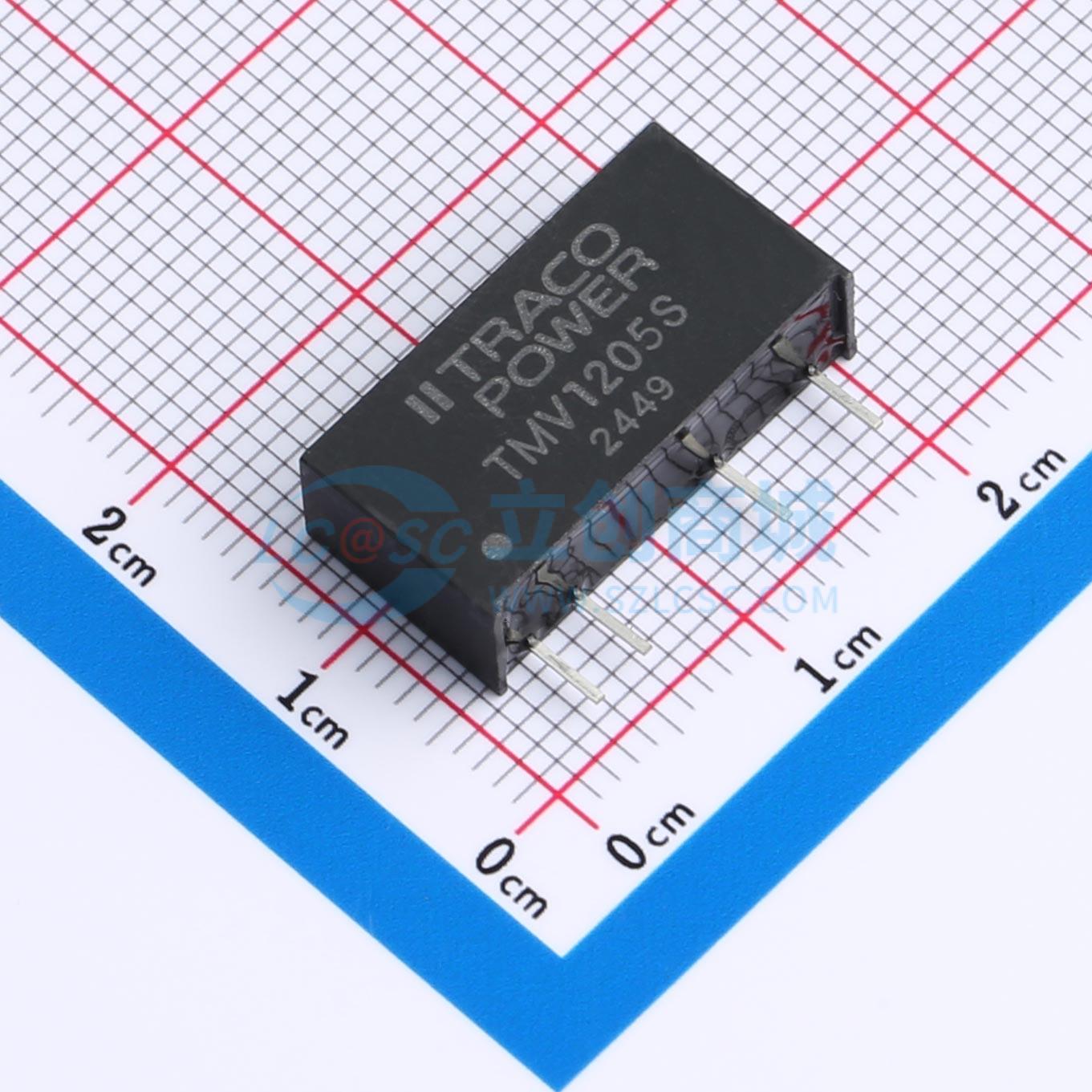

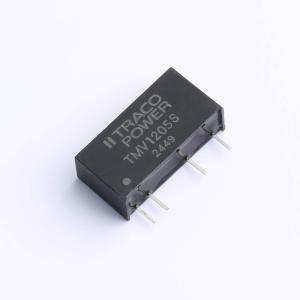

温馨提醒：图片仅供参考，商品以实物为准
TMV1205S
1W DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是微型、隔离式 1 W DC/DC 转换器，采用单列直插式封装（SIP），具有高隔离性。仅需 1.2 cm² 的电路板空间，为许多对空间要求严格的应用中的电路板级电源分配提供了理想解决方案。
- 品牌名称
- TRACO POWER
- 商品型号
- TMV1205S
- 商品编号
- C5251286
- 商品封装
- SIP,19.5x6.1mm
- 包装方式
- 管装
- 商品毛重
- 3.512克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 73% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | 12mA | |
| 纹波噪声 | 65mVp-p |
商品概述
TMV系列是采用单列直插式封装（SIP）的微型、隔离式1 W DC/DC转换器，具有高隔离性。它们仅需1.2 cm²的电路板空间，为许多对空间要求严苛的电路板级电源分配应用提供了理想解决方案。采用表面贴装器件（SMD）技术使得能够以低成本提供高性能产品。
商品特性
- 行业标准引脚排列
- 非稳压器件
- 输入/输出隔离电压3000 VDC
- 工作温度范围-40 ℃至±85 ℃
- 效率高达81 %
