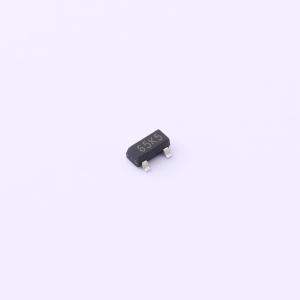

温馨提醒：图片仅供参考，商品以实物为准
XC6206P182MR
低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出类型：固定 输出极性：正 最大输入电压：8V 输出电压：1.8V~1.8V 输出电流：100mA 电源纹波抑制比(PSRR)：40dB@(1kHz)
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- XC6206P182MR
- 商品编号
- C5250982
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 420mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8uA | |
| 噪声 | 160uVrms | |
| 特性 | 短路保护 | |
| 工作温度 | -20℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6206P系列是采用CMOS技术制造的高精度、低功耗三端正电压稳压器。XC6206P系列由限流电路、驱动晶体管、精密基准电压源和误差校正电路组成。该系列与低ESR陶瓷电容兼容。限流器的折返电路可作为短路保护，也可作为输出引脚的输出电流限制器。
商品特性
- 静态电流：8μA
- 输入电压范围：最大6V
- 输出电流：300mA
- 低压差：290mV（100mA时，VOUT = 3.3V）
- 输出电压：1.2~5.0V
- 输出电压精度：±2%（典型值），低功耗
应用领域
- 手机
- 电池供电设备
- 便携式游戏机
- 基准电压源
