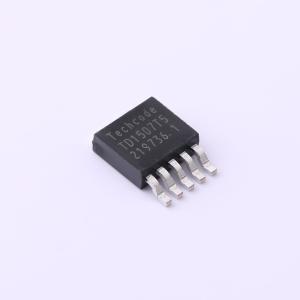

温馨提醒：图片仅供参考，商品以实物为准
TD1507
3A 150KHz PWM降压DC/DC转换器
- 描述
- TD1507是一款易于使用的固定和可调输出版本的降压开关模式电压调节器。它能够驱动3A负载,具有固定的150KHz内部振荡器,输入电压范围高达45V,输出电压可调范围为1.23V至43V。该器件包括内部频率补偿和固定频率振荡器,具有低功耗待机模式和TTL关断功能。此外,还具备热关断和电流限制保护功能。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1507
- 商品编号
- C5250047
- 商品封装
- TO-252-5L
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调和固定 | |
| 工作电压 | 3.6V~45V | |
| 输出电压 | 1.23V~43V | |
| 输出电流 | 3A | |
| 开关频率 | 127kHz~173kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 |
商品概述
TD1507系列是一款易于使用的固定和可调降压（降压）开关模式电压调节器。这些设备提供固定的5V输出电压和可调版本。两种版本都能驱动3A负载，并具有出色的线路和负载调节性能。这些调节器需要最少数量的外部组件，使用简单，包括内部频率补偿和固定频率振荡器。在规定的输入电压和输出负载条件下，输出电压保证±3%的容差，振荡器频率保证±15%。设备包含外部关机功能，待机电流典型值为80uA。自我保护特性包括两阶段频率降低电流限制以及过温关断以确保故障条件下的完全保护。TD1507提供TO252-5L封装。
