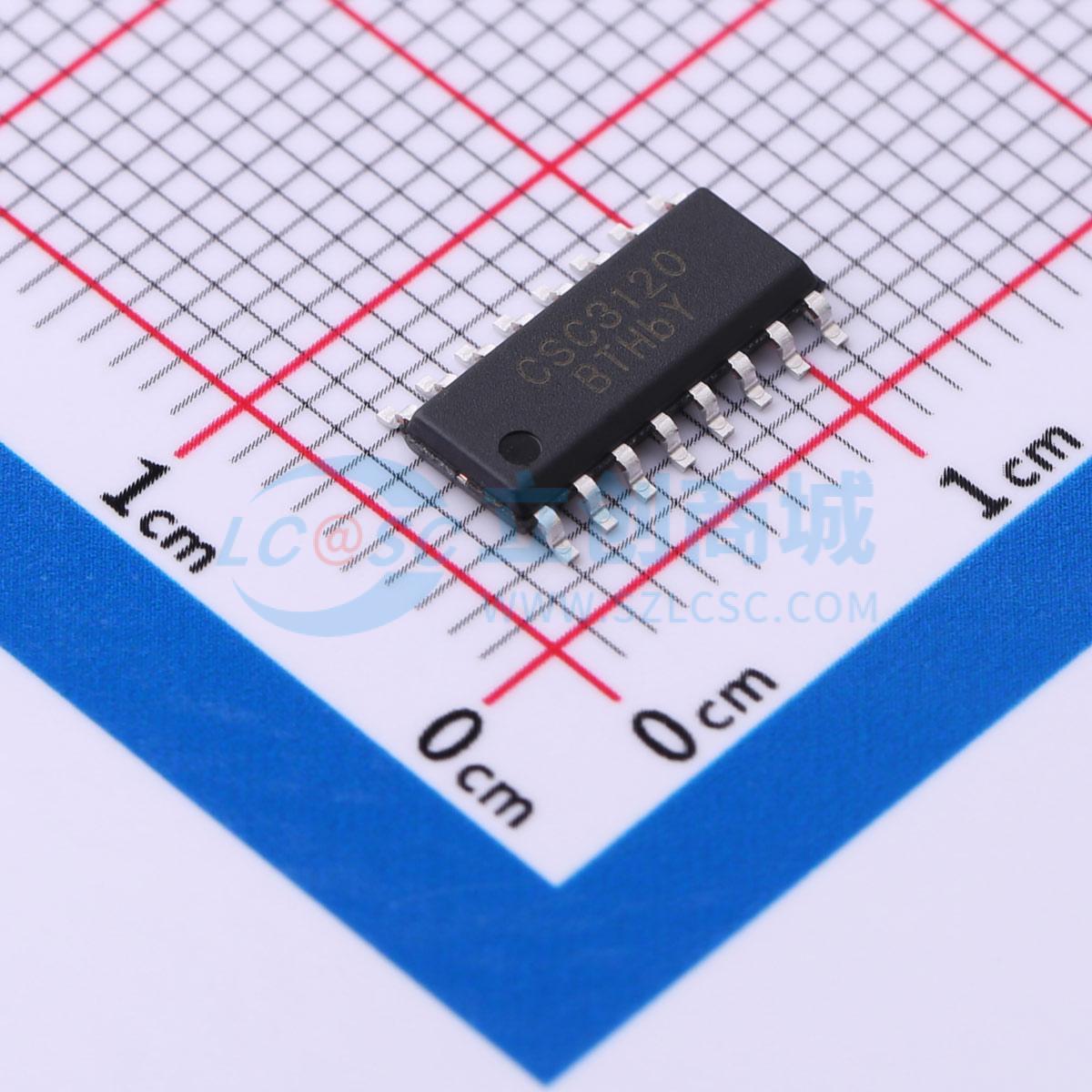

温馨提醒：图片仅供参考，商品以实物为准
CSC3120
带保护的D类音频驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电路是一款高耐压、高速的MOSFET栅极驱动器，专为超大输出功率的D类音频功率放大器应用而设计。采用灵活的开放式拓扑结构实现PWM调制。该产品具有双向过流检测与保护功能。该保护在没有任何外部采样电阻的情况下，感应负载正、负电流的过电流情况，并提供合适的过电流保护和可编程的复位定时。该产品内置死区时间控制模块，精确设置MOSFET栅极开关的死区时间，以获得极低的THD和更小的音频输出背景噪声。
- 品牌名称
- 无锡友达
- 商品型号
- CSC3120
- 商品编号
- C5250044
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 10V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 15ns | |
| 特性 | 过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 500uA |
商品概述
CSC3120电路是一款高耐压、高速的MOSFET栅极驱动器，专为超大输出功率的D类音频功率放大器应用而设计。采用灵活的开放式拓扑结构实现PWM调制。 该产品具有双向过流检测与保护功能。该保护在没有任何外部采样电阻的情况下，感应负载正、负电流的过电流情况，并提供合适的过电流保护和可编程的复位定时。 该产品内置死区时间控制模块，精确设置MOSFET栅极开关的死区时间，以获得极低的THD和更小的音频输出背景噪声。
商品特性
- 集成模拟输入D类音频放大驱动器
- 可编程负载双向过流保护，具有自复位功能
- 可编程预设死区时间，提高THD性能
- 具有防开启期间和关闭期间的“咔哒”声
- 较好的背景噪声抑制
- 额定电压 ±100V ，输出功率超过 500W
- 工作频率最高可达 800kHz
- 驱动级输出电流能力 [0+/-=1.0A/1.5A
- 双列16脚塑料封装(SOP16)
- 符合RoHS
应用领域
- 家庭影院系统
- 迷你组件立体声系统
- 动力扬声器系统
- 通用音频功率放大器
