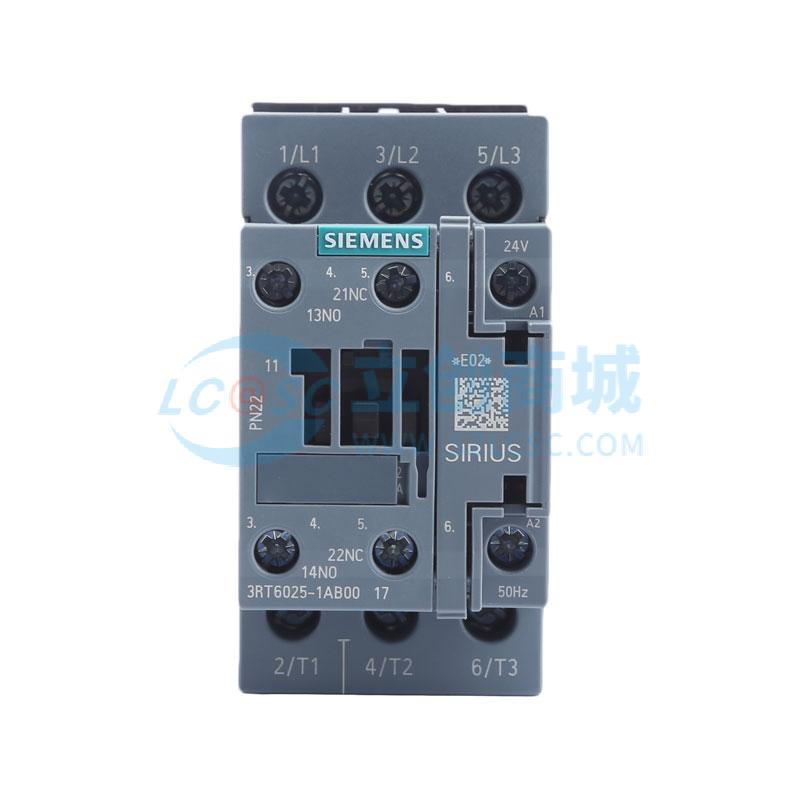

SIEMENS(德国西门子) 3RT5/6交流接触器(交流线圈)3RT60251AB00
- 工业品
价格：￥82.48价格含税（税率13%）
- 品牌名称
- SIEMENS(德国西门子)
- 商品型号
- 3RT60251AB00
- 商品编号
- C5249879
- 商品毛重
420克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交3单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌系列：德国西门子（SIEMENS）品牌，SIRIUS系列，型号3RT60251AB00，产品类型为3RT6交流接触器，采用交流线圈驱动，线圈电压24V AC 50Hz。
1
触点配置：3极主电路设计，配置3个常开主触点；辅助触点为1个常开触点+1个常闭触点，辅助触点接触可靠性高，每亿次操作转换错接次数≤1次（17V、1mA工况下）。
2
电气性能：使用类别AC3时，400V电压下额定功率7.5kW（对应负载电流17A），690V电压下额定功率11kW（对应负载电流13A）；AC1使用类别下，690V电压、40℃环境时负载电流40A，60℃环境时负载电流35A；绝缘电压690V，抗冲击电压6kV，线圈与主触点间安全隔离最大允许电压400V（符合EN 60947-1）。
3
机械性能：结构尺寸为S0，采用螺丝端子连接；机械式使用寿命（转换周期）典型值为1000万次，可满足高频次通断的工业场景需求；耐冲击性能优异，方波冲击AC工况下7.5g/5ms、4.7g/10ms，正弦冲击AC工况下11.8g/5ms、7.4g/10ms。
4
环境适应性：运行环境温度范围-25℃～+60℃，存放环境温度范围-55℃～+80℃，最大安装高度2000m（超出水平面），污染等级3，可适应矿山、冶金等多粉尘、多工况的工业环境；防护等级IP20，正面具备防接触保护（确保前部垂直触摸时手指安全）。
5
接线规范：主电路与辅助电路均采用螺栓连接方式；主电路可连接导线规格为：单芯/多芯线2×(1～2.5mm²)、2×(2.5～10mm²)，细芯线（带电缆末端加工）2×(1～2.5mm²)、2×(2.5～6mm²)、1×10mm²，AWG线2×(16～12)、2×(14～8)；辅助电路可连接导线规格为：单芯/多芯线2×(0.5～1.5mm²)、2×(0.75～2.5mm²)，细芯线（带电缆末端加工）2×(0.5～1.5mm²)、2×(0.75～2.5mm²)，AWG线2×(20～16)、2×(18～14)。
6
安全合规：镜像触点设计符合IEC 60947-4-1标准；产品符合RoHS指令（合规日期2012年5月1日）；短路保护需配套熔断体（主电路类型1用63A gL/gG NH 3NA/DIAZED 5SB/NEOZED 5SE，类型2用25A同规格，辅助开关用10A gL/gG保险丝）。
使用场景 APPLICATIONS
适用于工业电机控制场景，如机床、风机、泵类、电梯等设备的电机驱动系统，可控制AC3类负载（400V下7.5kW、690V下11kW的三相交流电机），实现电机的启动、停止等操作。
1
电力配电系统：作为配电回路的通断控制元件，配合熔断器等保护装置，保障工厂、楼宇等场所的电力分配网络安全通断与短路保护。
2
自动化控制回路：利用1个常开+1个常闭的辅助触点，实现设备运行状态监测（信号反馈）或逻辑控制（如互锁、连锁电路），可作为PLC、DCS等自动化系统的外围执行元件，应用于自动化生产线、智能仓储、工业机器人等场景的控制电路。
3
严苛环境应用：因环境温度适应范围广（运行-25～+60℃、存放-55～+80℃）、安装高度≤2000m、机械寿命长（1000万次转换周期），可用于矿山、冶金、化工等对设备可靠性、耐久性要求高的工业环境，以及高原、高低温等特殊环境的设备控制。
注意事项 PRECAUTIONS

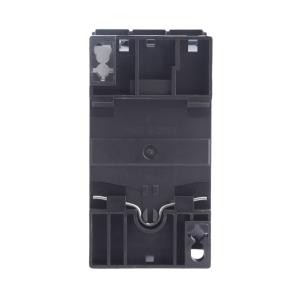

安装时需按DIN EN 50022标准在35mm安装导轨上采用螺丝固紧或扣接固紧，安装位置可旋转±180°，垂直安装面可向前/向后倾斜±22.5°，确保安装牢固且倾斜角度合规。
1
电源匹配：线圈电源需为24V AC 50Hz，电压波动范围需控制在额定值的0.8～1.1倍，否则可能损坏线圈或导致接触器无法正常吸合。
2
短路保护：主电路短路保护需根据负载类型选用熔断体（类型1负载用63A gL/gG NH 3NA/DIAZED 5SB/NEOZED 5SE，类型2负载用25A同规格）；辅助开关短路保护需用10A gL/gG保险丝，严禁超规格或无保护使用。
3
接线要求：主电路AC-1使用类别下，40℃/60℃环境时最小导线截面均为10mm²；辅助电路导线截面需匹配（如单芯/多芯线0.5～1.5mm²等），接线时需拧紧螺栓，防止接触不良、发热甚至起火。
4
环境限制：运行环境温度需在-25～+60℃，存放温度-55～+80℃，安装高度≤2000m，污染等级≤3；需避免粉尘、湿气等超出IP20防护等级的环境，以防短路或绝缘损坏。
5
维护与寿命：定期检查触点磨损、接线紧固性，避免长期超负载或电压波动运行，需按负载类型（AC1/AC3等）合理选用，防止缩短产品寿命。
